Компания Acer представила три новые модели Chromebook для потребителей, которым требуется безопасное, простое в использовании и доступное устройство для работы, досуга и общения. Новые Chromebook представлены в трех размерах и форм-факторах. Помимо всех необходимых функций, они оснащены исключительными аудио- и видеотехнологиями для развлечений и видеоконференций.

Среди моделей Acer Chromebook Spin 513 (CP513-2H) с корпусом транформером, Acer Chromebook 315 (CB315-4H/T) с 15,6-дюймовым экраном и Acer Chromebook 314 (CB314-3H / T) – это портативное устройство с 14-дюймовым дисплеем FHD, оснащенное новыми процессорами Intel и сенсорной панелью OceanGlass.

• Acer Chromebook Spin 513 (CP513-2H) поступит в продажу в Северной Америке в июне 2022 года по цене от 599,99 долларов США. В странах Европы, Ближнего Востока и Африки – в апреле 2022 года по цене от 649 евро.
• Acer Chromebook 315 (CB315-4H/T) поступит в продажу в Северной Америке в январе 2022 года по цене от 299,99 долларов США. В странах Европы, Ближнего Востока и Африки – в конце первого квартала 2022 года по цене от 399 евро.
• Acer Chromebook Spin 314 (CB314-3H/T) поступит в продажу в Северной Америке в июне 2022 года по цене от 299,99 долларов США. В странах Европы, Ближнего Востока и Африки – в апреле 2022 года по цене от 369 евро.

Также Acer представила Aspire Vero National Geographic Edition. Это специальная версия ноутбука Acer Aspire Vero, которая отражает стремление компании к устойчивому развитию и сохранению окружающей среды ради будущих поколений. Каждая покупка этого портативного компьютера в США помогает поддержать международную некоммерческую организацию National Geographic Society в ее работе по защите окружающей среды.

Элементы дизайна этого ноутбука призваны напомнить планету Земля. А корпус этого ноутбука на 30% состоит из переработанного пластика, клавиши – на 50%. Линейка продуктов Vero является частью программы Acer под названием Earthion – платформы, созданной для решения проблем сохранения окружающей среды и развития индустрии в более экологичном направлении. Acer Aspire Vero National Geographic Edition (AV15-51R) поступит в продажу во Франции в марте по цене от 899 евро. В Китае – в январе по цене от 5 499 юаней. Этот ноутбук также будет доступен в нескольких странах Азиатско-Тихоокеанского региона.

Acer анонсировала пополнение линейки своих тонких, легких и мощных ноутбуков Swift X на базе дискретных графических процессоров двумя моделями с дисплеем 14 и 16 дюймов. Компания также представила новые моноблоки Aspire C27 и C24.

Новые 14- и 16-дюймовые модели Swift X – это сочетание эффективности, мощности и элегантности в тонком, легком и прочном корпусе с дисплеем 16:10, который может похвастаться соотношением размера дисплея к корпусу вплоть до 92,22% и яркостью до 400 нит.

Тонкие и мощные моноблоки Aspire C27 и C24 оснащены сенсорными дисплеями с разрешением Full HD и новейшими графическими процессорами на базе процессоров NVIDIA GeForce MX550.

Все устройства получили процессоры Intel Core 12-го поколения.

Линейка игровых устройств Predator также пополнилась новыми устройствами, среди которых компьютеры серии Predator Orion 5000, игровые ПК среднего ценового диапазона серии Predator Orion 3000, OLED-монитор Predator и еще два IPS-монитора с сертификацией VESA DisplayHDR 1000 и высокой частотой обновления.

Новый игровой компьютер Predator Orion 5000 оснащен процессором Intel Core i7 12 -го поколения, новейшим чипсетом Intel H670, видеокартой NVIDIA GeForce R TX 3080 и ОЗУ DDR5 с частотой 4 000 МГц для самых заядлых геймеров.

Игровой компьютер Predator Orion 3000 оснащен процессором Intel Core i7 12 -го поколения, чипсетом Intel B660, видеокартой NVIDIA GeForce RTX 3070 и 64 ГБ ОЗУ DDR4 с частотой 3200 МГц. Обе модели Orion 5000 и Orion 3000 отличаются новым смелым дизайном корпуса, выполненного из затемненного стекла и металлической сетки.

Игровые мониторы Predator X32 и X32 FP с IPS-дисплеем с частотой обновления 160 Гц и 165 Гц (разогнанная частота) и сертификацией VESA DisplayHDR 1000 предоставляют 576 зон локального затемнения благодаря технологиям Mini LED.

Игровой монитор Predator CG48 оснащен 48-дюймовой OLED матрицей с разрешением 4K и частотой 138 Гц, совместимой с технологией AMD FreeSync Premium Pro. Монитор предназначен для тех любителей компьютерных и консольных игр, кто требует визуальных эффектов нового уровня.

Компания Acer объявила и об обновлении своих линеек игровых ноутбуков Predator и Nitro, начав год с выпуска новых моделей Predator Triton 500 SE, Predator Helios 300 и Acer Nitro 5. Все ноутбуки оснащены новейшими процессорами Intel Core 12-го поколения и видеокартами серии NVIDIA RTX 30, а Acer Nitro 5 также доступны также в комплектации с процессорами AMD Ryzen серии 6000. В комплект поставки также входит месячная подписка Xbox Game Pass, предоставляющая геймерам доступ к популярным играм и возможность играть с друзьями как на ПК, так и на консоли.

Также Acer представит на российском рынке быстрый игровой монитор Nitro VG241YX, оборудованный 23,8-дюймовым дисплеем с разрешением 1920 x 1080. Максимальная частота обновления экрана составляет внушительные 270 Гц, а время отклика всего 1 мс (0,5 мс при разгоне). Также имеется поддержка FreeSync Premium и целого набора технологий защиты зрения VisionCare 1.0. Acer Nitro VG241YX появится продаже на российском рынке в январе 2022 года по рекомендованной розничной цене от 27 490 рублей.

Все мы постоянно слышим про линии PCI-Express. Тут их 8, там их 16. Тут PCI-Express 3.0, тут 4.0 и т.д. Но что всё это значит? И почему сейчас наличие свежего PCI Express почти так же важно как и мощный процессор или видеокарта?

Поэтому сегодня разберемся в технологии? Узнаем, что такое шина.

Сравним гигатранзакции и гигабайты. А также выясним почему PCI Express быстрее всех доставить вас до работы.

Что такое?

Для начала давайте разберемся, что такое PCI-Express и зачем он нужен?

И для этого давайте решим логическую задачку.

Перед вами 4К монитор, мощная видеокарта и быстрый SSD-диск. Что объединяет все эти устройства? Кроме того, что всё это сейчас стоит невероятных денег.

Давайте порассуждаем. Всем этим устройствам для нормальной работы нужно обмениваться данными с центральным процессором, причем в огромных объемах и на высоких скоростях. Поэтому все эти устройства могут подключаться к центральному процессору через высокоскоростную шину PCI-Express.

PCI Express (Peripheral Component Interconnect Express)

Что еще за шина и почему она высокоскоростная?

Ну смотрите, чтобы что-то с чем-то объединить внутри компьютера нам во-первых нужно физическое соединение, а во-вторых какой-то протокол, то есть правила, по которым данные будут передаваться.

Так вот и то и другое в одном флаконе – это и есть шина. А PCI-Express — одна из самых быстрых шин. Но насколько быстрая?

Вот у меня есть ноутбук, это MSI GP66 Leopard 11UH-229RU. Тут поддерживается актуальный PCIe версии 4.0.

Теоретически, если поставить сюда быстрый SSD с поддержкой PCIe 4-го поколения, то можно получить скорость 7, может даже 7,5 Гбайт/с. Представляете 7 ГБ в секунду! И такие цифры я уже видел на практике!

А так как тут есть слот под второй диск, если объединить два диска в RAID, то можно удвоить этот показатель.

Но в моей комплектации установлен не самый быстрый SSD от Kingston с памятью QLC и поддержкой только PCIe 3.0. Поэтому на нём возможности шины протестировать не получиться.

Но откуда такие скорости? Что это это за линии? И на что реально способен PCIe, об этом и поговорим.

Как работает PCIe?

Так почему же PCIe такой быстрый. В первую очередь, дело в архитектуре.

Представьте, что вам нужно доехать на машине от дома до офиса, который находится в 10 км от вас. При каких условиях дорога займет меньше всего времени? Она должна быть прямой, без ограничения скорости и желательно вообще без других машин.

Так вот, просто PCI (без express) работал похоже на обычную городскую дорожную сеть, все устройства подключались параллельно к общей шине, то есть их данные бегали по одним и тем же дорогам. Поэтому скорость работы могла варьироваться в зависимости от трафика.

А вот стандарт PCIe проложил индивидуальную дорогу для каждого устройства, которая напрямую соединяет его с центральным хабом, расположенным либо на одном кристалле с центральным процессором, либо отдельно на чипсете. Поэтому PCIe гарантирует стабильно максимальную скорость соединения для каждого устройства.

Причем такая индивидуальная дорога – двусторонняя. Поэтому данные могут передаваться и в одну, и в другую сторону одновременно на полной скорости. Такой режим передачи данных называется дуплексным.

Каждая такая дорога от устройства к коммутатору называется линией PCIe. И таких линий к каждому устройству можно провести несколько: 1, 2, 4, 8 или 16 в зависимости от потребностей. Потому, чем больше линий, тем больше скорость, то есть 2 линии в 2 раза быстрее, чем одна, а 16 линий в 16 раз быстрее. И никаких потерь.

Думаю, что общий принцип понятен, но теперь давайте немного углубимся и разберем как именно передаются данные.

Гигатранзакции

На скорость влияет не только архитектура, но и способ передачи данных.

На электрическом уровне каждое соединение использует низковольтную дифференциальную передачу сигнала или LVDS — low-voltage differential signaling.

В это сильно углубляться не будем. Но в общих чертах, в LVDS сигнал кодируется при помощи подачи разных уровней напряжения очень маленькой амплитудой сигнала.

Такой подход позволяет избежать помех во вне и передавать данные на высоких частотах при помощи дешевой медной витой пары. В общем, преимуществ масса.

Данные в компьютерных шинах передаются пакетами. Каждый пакет переданных данных называется транзакцией. Поэтому скорость передачи данных в шинах измеряется не в гигабитах или гигабайтах в секунду а в гигатранзакциях в секунду (ну или гигатрансферах, так тоже говорят). Что это такое?

Фактически транзакция в секунду, это не объём переданных данных, а частота с которой эти данные передаются. И чем эта частота выше, тем выше пропускная способность.

Тут похоже на ЦП, чем больше гигагерц, тем теоретически быстрее.

Так например например, в PCI-e 1.0 каждая линия работает с частотой 2,5 ГТ/с, то есть 2,5 миллиарда транзакций в секунду. А в версии 2.0. частота в 2 раза выше 5 ГТ/с, поэтому и пропускная способность интерфейса в 2 раза выше.

Одна линия PCIe 1.0 передавала 0,25 Гбайт/с, а 2.0 уже 0,5 Гбайт/с.

Но не только частота шины влияет на пропускную способность.

В PCIe 3.0 частота подросла с 5 ГТ/с до 8, и кажется это не много. Но при этом пропускная способность выросла практически в два раза! Как так?

Дело в том, что на скорость работы шины также влияет способ кодирования информации.

При передаче данных нам важно быть уверенными, что всё долетело в целости и сохранности. Поэтому в каждый пакет с данными добавляются специальные коды проверки целостности и прочая служебная информация, которые тоже занимают место.

Например, в первой и второй версиях PCIe на каждые 8 бит полезной информации приходилось 2 служебных бита. Такая кодировка обозначается как 8 бит поделить на 10 бит. или 8b/10b.

Это значит, что 20% пропускной способности шины тратилось на передачу служебной информации.

Начиная с 3-й версии интерфейса стали использовать кодировку 128b/130b. Это значит что на каждые 2 бита служебной информации приходится 128 бит полезной инфы. А это всего 1.5% потерь. Поэтому, несмотря на не сильно подросшие частоты с 5 до 8 Гигатрансферах, в третьей версии PCIe пропускная способность увеличилась практически в 2 раза.

Кстати, если хотите точно рассчитать пропускную способность каждой версии PCIe вы можете сделать это по вот такой формуле. Ну, либо просто загляните в табличку на википедии.

Формула расчета пропускной способности PCIe:

• BW (МБ/с) = FR (МТ/с) * EN * 1B/8b
• BW – искомая скорость передачи в МБ/с
• FR – частота шины в ГТ/с
• EN – тип кодирования
• Пример, для PCIe 2.0:
• BW = 5000 * 8/10 * 1/8 = 5000 * 0.8 * 0.125
• BW = 500 МБ/с

Зачем нужен PCIe 4.0?

На текущий момент актуальна версия PCI Express 4.0. В отличие от прошлой версии 3.0, новая шина в 2 раза быстрее, частота передачи данных по шине тут достигает 16 миллиардов пересылок в секунду. А пропускная способность одной линии тут достигать почти 2 ГБ/с (1969 Мбайт/с). И целых 31,5 Гбайт/с для 16 линий!

Вы только представьте – 31 ГБ в секунду!!! Но зачем это нужно и вообще как влияет на производительность?

Ну смотрите, 3-е поколение шины появилось аж в 2010 году и до сих пор почти везде используется. А 4-е поколение было готово еще в 2017 году, но только щас начинает становиться мейнстримом.

Всё так медленно развивается потому, что до текущего момента было очень мало задач, для которых были бы нужны такие скорости передачи данных. То есть обновляться раньше не было смысла.

Но теперь появились доступные и супер быстрые SSD-диски, которым мало стандартных 4х линий PCI 3.0 со скоростью 3,9 ГБ/с. А также появились мощные видеокарты и мониторы с высоким разрешением, которым тоже нужна серьезно пропускная способность.

Поэтому в первую очередь PCI-e 4.0 нужен для современных игр и поддержки технологии DirectStorage от Майкрософт.

Если вы хотите, чтобы игры быстро загружались, быстро подгружались текстуры и были в высоком фотореалистичном разрешением, а переходы в другие уровни и смены локаций были бесшовными, быстрый SSD и PCIe 4.0 просто необходим.

Все эти вещи уже стандарт для консолей нового поколения, и поэтому все будущие игры также будет разрабатываться с учетом этих новых возможностей быстрого стриминга данных.

Во-вторых, если у вас несколько 4К и 5К мониторов с которыми вы одновременно работаете, наличие PCI Express 4-й версии тоже может стать необходимостью. Но это уже более профессиональные кейсы и тут люди сами знают, что им нужно.

Как влияет на производительность?

Окей, перейдём к практике и нашем тестовому ноутбуку MSI GP66 Leopard

MSI GP66 Leopard 11UH-229RU

• Процессор Intel Core i7-11800H
• Оперативная память 16 (2×8) ГБ DDR4-3200
• Видеоподсистема Nvidia GeForce RTX 3080
• Экран 15,6, 1920×1080, 144 Гц, IPS
• Накопитель SSD 512 ГБ + свободный слот M.2 2280
• Батарея 65 Вт·ч
• Габариты 358×271×34 мм (максимум, измерено нами)
• Масса без блока питания 2,32 кг (измерено нами)

Сильные стороны этого ноутбука: мощный процессор Intel 11-го поколения 11800H, к которому походят 20 линий PCIe 4.0, что позволит лучше раскрыть видеокарту Nvidia RTX 3080.
Плюс в ноутбуке довольно толстый корпус и фирменная система охлаждения CoolerBoost 5. А также прекрасный IPS дисплей от LG с частотой обновления 144 Гц.

Ну а главный недостаток — это комплектный SSD, который явно не раскрывает возможностей железа. Тем не менее всегда можно поставить второй SSD, если этого недостаточно.

Этот ноутбук не позиционируется как игровой, типа это ноут для вычислений. Но судя по характеристикам, а также RGB подсветке клавиатуры. Мы кажется поняли какие именно вычисления вы имеете ввиду MSI, поэтому запустил на нём Cyberpunk 2077.

И ноутбук проявил себя в игровом тесте великолепно. В Cyberpunk 2077 я выставил ультра настройки а в ноуте режим экстремальной производительности.

Также посмотрите результаты тестов в других играх в сравнении с конкурентами:

(Источник ixbt.com)

Насколько сильно повлияло наличие PCI Express 4.0 на эти результаты сказать сложно. Но интерфейс точно не был бутылочным горлышком, и полностью его потенциал может раскрыться в будущем, когда в Windows появится поддержка технологии DirectStorage и если поставить новый SSD.

В остальном, ноутбук очень хорош для ресурсоемких вычислений и просто идеален для игр.

Чего ждать в будущем?

Чего же нам ждать в будущем? Нас ждёт PCI Express 5.0 и 6.0, каждый из которых в два раза быстрее своего предшественника.

Спецификация 5-го поколения была финализирована еще в 2019 году, а первые процессоры с поддержкой новой шины появился в продаже уже очень скоро в ноябре 2021 года, это будут процессоры Intel 12-го поколения Alder Lake.

Потребности в скоростях 5-го поколения шины пока нет. Почти всем вполне хватит 4-й версии еще на долгие годы. Разве что теперь те же скорости будут доступны при вдвое меньшем количестве линий, что позволит сэкономить немного места.

Что же касается 6-го поколения. Спецификацию должны были утвердить в этом году, но перенесли на 22-й, а появление первых девайсов раньше 25-го года можно не ждать.

Но что можно точно сказать, что в этом году время PCIe 3.0, который прослужил нам больше 10 лет уже точно сочтено. Поэтому если уж брать комп или ноутбук, то минимум с 4-й версией.

AOC представила три новых модели из линейки E2. Мониторы позиционируются как устройства для бизнеса/профессионального использования, а также для обычных пользователей с высокими требованиями к качеству изображения и ограниченным бюджетом. Среди новых «базовых» моделей — два монитора с диагональю экрана 31,5 дюйма, Q32E2N с максимальным разрешением QHD и U32E2N с разрешением 4K (UHD). А для тех, кому требуется больше рабочего пространства, компания предлагает 34-дюймовую модель Q34E2A со сверхширокой IPS-панелью (соотношение сторон 21:9) с отличной цветопередачей и разрешением 1080p. Все три новинки оборудованы стойкой с возможностью изменения угла наклона экрана и поддержкой настенного крепления VESA, встроенными динамиками, а также полным набором необходимых для подключения к системе разъёмов.

VA-экран 31,5-дюймовой модели Q32E2N поддерживает разрешение QHD (2560 x 1440), чтобы добиться высокой детализации за счёт увеличения количества пикселей на 77% (по сравнению с разрешением Full HD). При этом панель VA обеспечивает глубокий чёрный цвет и максимальную контрастность 3000: 1. Благодаря частоте обновления в 75 Гц и поддержке технологии Adaptive-Sync движения курсора на экране и прокрутка страниц ощущаются максимально плавно. Также монитор вполне подходит для игр. Довершает картину дизайн с тонкими рамками вокруг экрана и наличие встроенных 3-Ваттных динамиков.

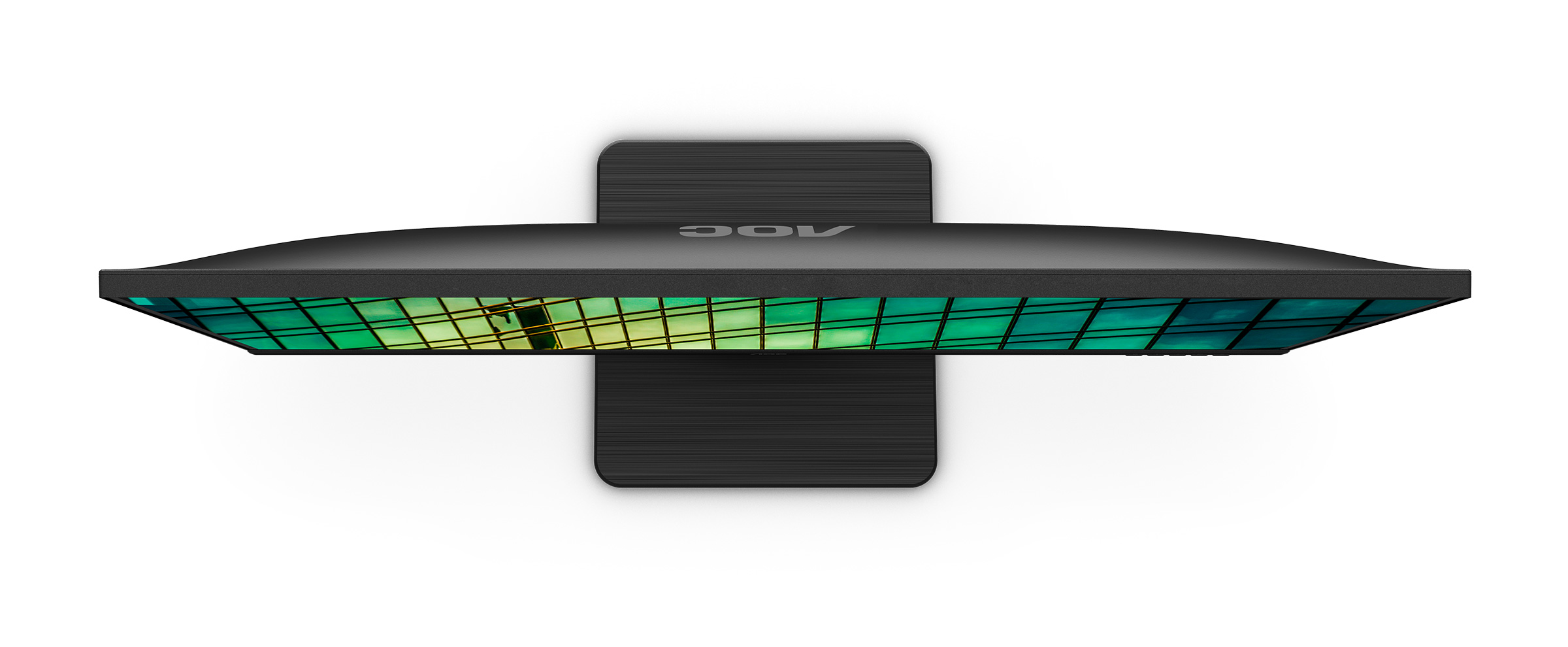

Если вам нужна максимальная детализация изображения, 31,5-дюймовый U32E2N легко справится с этой задачей за счёт VA-панели с поддержкой разрешения UHD (3840 x 2160) и плотностью пикселей 140 ppi. Монитор поддерживает частоту обновления экрана 60 Гц и уровень контрастности 2500:1, а стильный дизайн с безрамочным с трёх сторон экраном придаст элегантный вид современному офису или дому. Яркости подсветки U32E2N в 350 нит вполне достаточно, чтобы насладиться качеством и всеми деталями изображения даже в ярко освещённом помещении.

Экраны мониторов с соотношением сторон 16:9 кажутся вам недостаточно широкими? Тогда присмотритесь к модели Q34E2A, которая оснащена 34-дюймовым IPS-экраном с соотношением сторон 21:9. Новинка поддерживает частоту обновления в 75 Гц и сверхширокое разрешение 2560 x 1080 пикселей, увеличивая видимое рабочее пространство на 33% (по сравнению с Full HD). Безрамочный с трёх сторон экран и матовая подставка с отделкой под алюминий придают монитору современный и стильный вид.

Мониторы AOC Q32E2N и U32E2N с диагональю 31,5”, а также 34-дюймовая модель Q34E2A появятся в продаже в октябре 2020 года по ориентировочным ценам 20 189, 34 779 и 23 429 рублей соответственно.

Странная вещь. Во все флагманские смартфоны сейчас ставят OLED-экраны, но все они называются по-разному. И выглядят по-разному: AMOLED, Super AMOLED, POLED, свят-свят Retina. Бывает, что в одну и ту же модель ставят разные матрицы, как например с Pixel 4. Так чем они отличаются и почему так?

Вот реально знаете ли вы чем отличается OLED, AMOLED и POLED? Почему OLED экрана стоят дороже LCD? Зачем придумали PenTile? И правда ли, что OLED выгорает? Ну и ШИМ…

Вы просили, мы рассказываем. Сегодня речь пойдёт про OLED.

Собрали для вас массу интересной информации.

Чем отличается от LED

Начнём с того OLED отличается от LED. Буквы LED в названии обеих технологий означают — светодиод — Light-emitting diode.

OLED и LED работают на принципе — электролюминесценции. Если к полупроводнику подвести ток, можно заставить его светиться. Отличаются они только типом вещества, которое светится.

В LED лампах используются неорганические вещества: различные полупроводники кристаллы. Например, кремний светится синим цветом.

А вот в OLED наоборот используются органические вещества, отсюда название — органический светодиод или Organic Light-emitting diode.

Преимущество таких веществ в том, что их можно наносить на поверхность тончайшими слоями, как краску. Поэтому по сути OLED — это цветные светящиеся чернила! А LED — светящиеся кристаллы. Тоже неплохо. Тут кто за какой магический клан болеет.

Такое свойство органических материалов, позволяет делать очень тонкие дисплеи с высокой плотностью точек. И пока что ничего круче из массовых технологий не придумали.

Структура

Что такое AMOLED?

Но вот проблема — первые OLED-матрицы были пассивными. Что это значит?

Транзисторы, управляющие током, в таких матрицах располагались по бокам, поэтому подавали электричество сразу на целую полосу пикселей. При этом активизировались только пиксели на пересечении двух полос: положительно и отрицательно заряженных.

Естественно, с такой структурой ни о какой энергоэффективности, долговечности и Always-On-Display говорить не приходилось. Поэтому такие матрицы использовались только в очень маленьких дисплеях, для смартфонов и уж тем более ТВ они были непригодны.

По своей структуре OLED-дисплеи представляют своеобразный многослойный сэндвич, рецепт которого, с каждым годом совершенствуется. Но его базовые компоненты: подложка, и органический слой зажатый между двумя электропроводящими пластинами.

Поэтому появились экраны с активной матрицей. На подложку нанесли TFT-слой — Thin-film transistor — тонкопленочный транзистор. Теперь каждым пикселем стал управлять отдельный транзистор. А значит появилась возможность включать и выключать каждый пиксель по отдельности. Всё это дело назвали Active Matrix OLED, ну или AMOLED.

Матрицы такого типа сейчас ставят везде, но само название закрепилось за Samsung.

Но есть и другой тип матрицы POLED, которые производит LG. Что же это такое?

Что такое POLED?

Первый OLED делали на стеклянных подложках и у такого решения был ряд недостатков. Во-первых, стекло — дорогой материал, во-вторых оно бьётся, в-третьих, оно не гнется, а мы с вами жить не можем без загнутых дисплеев, по версии Samsung.

Поэтому производители заменили стекло на пластик. Но не простой, а специальный полимерный пластик: он дешевый, устойчивый к высоким температурам прочный, но при этом гибкий материал. Переход на пластик, позволил сократить издержки, делать гибкие дисплеи, так еще и уменьшить толщину дисплея. Заодно нам пытались втюхать гибкие телевизоры и смартфоны, помните?

Такой тип матрицы назвали Plastic OLED, ну ли POLED.

Отличия POLED от AMOLED

Так стоп! Но ведь первые гибкие дисплеи — это AMOLED от Samsung. А POLED производит LG. Всё верно. Так как пластик во всем выгоднее стекла, на него перешли все. Поэтому сейчас и в загнутых, и в плоских дисплеях установлены OLED на пластиковой подложке. И, естественно, с активной матрицей. А названия у технологий разные только исходя из маркетинговых соображений. Просто LG свои дисплеи называет POLED, а Samsung — AMOLED.

Скажу больше, сейчас POLED от LG и AMOLED настолько сравнимы по качеству, что часто в рамках одной линейки девайсов стоят дисплеи разных производителей. Например, в маленьком Pixel 4 стоит POLED от LG, а в XL версии AMOLED от Samsung. И никто не парится.

А Huawei так вообще в линейке P40 использует дисплеи от трёх производителей: LG, Samsung, и пока что мало кому известные дисплеи BOE. Это такой китайский гигант, которому пророчат большой успех. Даже поговаривают что в новых iPhone будут стоять дисплеи BOE.

Короче, в телефонах всё просто: как бы дисплей ни назывался, и кто бы его ни делал это будет OLED-экран с активной матрицей на пластиковой подложке.

Кстати, Super AMOLED и Dynamic AMOLED, Fluid AMOLED — это тоже просто маркетинговые названия, не привязанные к какой-либо технологии.

Плюсы и минусы OLED вы итак знаете:

• сочная картинка
• глубокий черный цвет
• отличные углы обзора
• НО дорогой и устают глаза
• И главное они дорогие.

И тут мы поговорим о производстве.

Производство OLED

Для смартфонов OLED-дисплеи делают по принципу граффити трафаретов. Прикладывают трафарет с дырками под пиксели и сначала рассыпают красную краску. Сушат всё ультрафиолетом. Потом ставят другой трафарет и распыляют зелёную краску, потом синюю. Так мы получаем все три цветных субпикселя на одной поверхности. Кстати, трафарет называется теневой маской.

Как вы понимаете, такой процесс производства нельзя назвать эффективным. Примерно 70% дорогущего органического материал осаждается не на дисплее, а на теневой маске.
Более того, появляется целая масса причин для брака: какой-то субпиксель может перекраситься или потечь, или вообще какие-то субпиксели сместятся. Короче получается дорого.

Кстати, история с трафаретом объясняет, почему в OLED-дисплеях какое большое расстояние между сибпикселями по сравнению с LCD дисплеями.

А еще, это объясняет почему так много разных структур OLED-матриц. Поменял теневую маску и готово — новый тип дисплея.

Даже в iPhone и Samsung, как правило, используются немного разные структуры.

Так вот телевизоры. Основная проблема что такой подход для больших дисплеев оказался просто нерентабельным. Samsung вообще отказались от OLED -матриц в телевизорах в 2013 году.

А вот LG наши выход. Что же они сделали? Они решили отказаться от использования теневой маски. И стали полностью заливать три слоя разными цветами чтобы при смешивании получить белый цвет. Дальше поверх добавляются цветовые фильтры и цветное изображение готово. Это немного похоже на структуру ЖК-экранов, про которые мы рассказывали в другом ролике.

Но такой подход тоже неидеальный. Во-первых цветовые фильтры отсекают часть света, поэтому нельзя добиться высоких уровней яркости.

Как правило LG используют структуру RGBW структуру субпикселей. Тем не менее у LG получается продавать отличные телевизоры по адекватным ценам. Респект компании за смелость. Надеемся, в будущем все перейдут на нормальную технологию струйной печати дисплеев, прям как в принтерах. Тут и до живых газет недалеко. Какой-то магический материал получается….

Калибровка OLED

Но чем же отличается хороший OLED-дисплей от плохого? Неоптимальная технология производства объясняет почему OLED-дисплеи такие дорогие. Но это не единственная с данной технологией.

Так как каждый субпиксель в OLED-дисплее — это независимый органический источник света, яркость каждого субпикселя немного отличается. Поэтому возникает вот такая проблема: шум в видео полосочек или просто хаотичный шум. Это называется mura-эффект.

Больше всего он заметен на низких уровнях яркости на сером цвете. Такая штука может встречаться на всех моделях телефонов, телевизорах и прочего. Такая уж особенность технологии. Поэтому OLED дисплеи требуют очень точной попиксельной калибровки прям с завода.

Вот к примеру так выглядят уровни яркости на неоткалиброванном дисплее телефизора. Ужас, да?

А вот пример пример до и после калибровки.

На ЖК-дисплеях такой проблемы нет, так как подсветка одна на все пиксели.

Тем не менее, при наличии хорошего калибровочного оборудования можно исправить почти любой экземпляр, кроме откровенного брака.

Но мы то с вами понимаем, что самые лучшие лучшие дисплеи пойдут во флагманы. А кое-как откалиброванные, в более дешевые модели и на продажу конкурентам. Именно поэтому Super AMOLED на Galaxy S20 Ultra не похож на Super AMOLED в Galaxy A51. А помните у Pixel 2 экран тупо зеленил — тоже дешевые матрицы закупили.



В целом, мы видим, как с каждым годом качество OLED-матриц растёт. И сейчас даже в бюджетных моделях устанавливают очень неплохие дисплеи.

Выгорание

Фух, с процессом производства разобрались. Самое время поговорить про выгорание! Тут порадовать нечем, выгорание — это реальность. Органические материалы достаточно нежные. Поэтому если долго вводить яркое статичное изображение на часть пикселей, они через какое-то время потускнеют. Так например есть проблема с синими пикселями, из-за особенностей химических веществ способных выдавать синее свечение, срок жизни синих пикселей в OLED в десятки раз меньше, чем у красного и зелёного пикселя. Речь идет о сроке жизни в 10-20 тысяч часов у синего пикселя против сотен тысяч часов у красного и зелёного.

Кстати, именно по причине такой короткой жизни синих субпикселей Самсунг использует PenTile-компоновку матриц. В таких матрицах зеленых субпикселей в 2 раза больше чем синих и красных, а так как люди лучше воспринимают яркость именно в зеленом канале цвета, синие и красные субпиксели могут светить не так ярко. Это продлевает жизнь дисплея.

Но что это значит на практике? Сколько должно пройти времени прежде чем выгорят пиксели или сдохнет синий цвет? Давайте посмотрим.

Ребята с портала RTINGS.com провели тест. Вот так выглядел красный цвет на экране TV на первой неделе теста.

А вот так на 102 неделе — то есть через два года непрерывной работы!

Но не спешите пугаться. Первый эффект был замечен после 9000 часов работы. Это если смотреть телевизор 5 лет по 5 часов каждый день. И то, если вы будете смотреть все время только новости CNN на большой яркости. И, кстати, синий цвет пострадал гораздо меньше.

Иными словами, при нормальном использовании проблема не проявляется. И опросы в сети это подтрверждают. То есть проблема, безусловно, есть. Но возникает она через реально длительный период при определённых условиях.

Итоги

С каждым годом OLED-дисплеи становятся всё лучше. Совершенствуется структура дисплеев, процесс производства, методы калибровки. И главное — появляются новые производители. Помимо BOE, есть японский JOLED, специализирующийся на матрицах для мониторов и ТВ. И еще китайский Zhiyun, недавно в эту компанию Xiaomi инвестировали 20 миллионов долларов. А чем выше конкуренция, тем выгодней нам.

Мы каждый день пялимся в экраны. Все они вроде состоят из одинаковых цветных пикселей, но почему тогда на разных дисплеях разное качество изображении. От чего это зависит?

Посмотрим на экран телевизора под микроскопом. Мы увидим структуру цветных пикселей. В этом и есть весь секрет! Сегодня мы разбираемся: какие типы ЖК или LCD матриц существуют, как они устроены, какие у них особенности и бонусы. И какую лучше выбрать для телевизора себе домой! И зачем телевизору мощный процессор

Спойлер: Это будет телевизор Philips, но не переживайте, материал в первую очередь про технологии.

Принцип работы ЖК

Мы знаем, что изображение на экране телевизора состоит из пикселей. Но из чего состоят сами пиксели? Это очень интересно. Смотрите!

Если посмотреть на пиксель спереди, мы увидим 3 цветных субпикселя: красный, зеленый и синий. На самом деле это просто цветовые фильтры, и они сами не светятся, а только окрашивают свет. Сзади пикселя находится подсветка. Она равномерно подсвечивает все пиксели. По крайней мере, хорошая подсветка делает это равномерно.

Но если одинаково подсветить красный, зеленый и синий субпиксели. Цвета смешаются в одинаковой пропорции и мы получим просто белый цвет. А нам нужны миллионы разных оттенков. Как же их получить?

Во-первых, нужно научиться полностью блокировать свет в каждом субпикселе. Как думаете это делается? При помощи какой-то шторки, которая опускается и поднимается? Нет, гораздо круче!

В дело вступают поляризационные фильтры. В пикселе их сразу два, они стоят друг за другом. Сначала идёт вертикальный фильтр, а потом горизонтальный. Проходя через первый фильтр свет как бы сплющивается в вертикальном направлении и становится поляризованным в одной плоскости.

А вертикально поляризованный свет уже не может пройти через горизонтальный фильтр! Профит! Мы блокировали подсветку. Но как теперь её разблокировать?

Вот как раз для этого и нужен слой с жидкими кристаллами, давшими название всей технологии. Он расположен в самом центре пикселя, как в сэндвиче: между двумя поляризационными фильтрами. Под воздействием тока кристаллы поворачиваются и вместе с собой поворачивают свет. И помогают ему пройти в нужном количестве.

То есть основная задача жидких кристаллов управлять интенсивностью света. Все ЖК-матрицы работают по этому принципу, но реализаций его масса. Отсюда разные типы матриц: IPS, TN и VA.

TN-матрица

Самые дешевые матрицы — TN. В них жидкие кристаллы закручены в спираль, проводящую свет от вертикального к горизонтальному поляризационному фильтру. Поэтому они и называются Twisted Nematic, то есть скрученный нематический кристалл.

Такие кристаллы могут работать всего в двух состояниях:

• Скрученное состояние — это когда проходит 100% света
• Хаотичное — когда свет не проходит.

Соответственно, такие матрицы способны передавать лишь очень ограниченное количество цветов. Всего 6 бит на канал, т.е. 262 144 оттенков цвета. Считается как 2 в шестой степени на красный, зелёный и синий каналы цвета.

А еще из-за такой структуры у экранов ужасные углы обзора, в особенности по вертикали. Поэтому такие матрицы в телевизорах практически не используются. Зато они используются в игровых мониторах — потому что быстрые. Помните? Всего два положения в кристалле (вкл/выкл), поэтому и быстрые.

Двигаемся дальше. В телевизорах чаще всего встречаются матрицы типа VA и IPS. Про OLED сегодня не говорим, там вообще другой принцип работы, да и эти матрасы очень дорогие. Поэтому сегодня только ЖК. Начнём с IPS.

IPS-матрицы

IPS расшифровывается как In-Plane Switching или планарное переключение. В таких матрицах кристаллы не скручиваются относительно друг-друга. Они всегда выстроены в одну линию. По умолчанию, они стоят в горизонтальном положении и не пропускают свет.

В отличие от TN в IPS можно регулировать угол поворота кристалла и менять количество пропускаемого света. А это значит, что можно плавно регулировать яркость каждого пикселя.

Поэтому такие матрицы отлично калибруются и способны передавать до 10 Бит на канал. А этому уже больше 1 млрд. цветов — 1,07 млрд, если быть точным.

Также при такой компоновке свет лучше рассеивается, и это сильно увеличивает угол обзора. Поэтому IPS-матрицы так уважают профессионалы, работающие с цветом.

Как правило на макрофотографии IPS-матриц структура выгляди необычно — пиксели расположены под углом друг к другу и выглядит всё это как стрелочки. Хотя бывают и исключения в виде вот таких PLS, который тоже относятся к IPS-подобным.

Но есть у IPS и серьезные недостатки. Во-первых, время отклика. На первых IPS-панелях оно было 50 мс. Сейчас рекорд 4 мс, но это на самых дорогих панелях. В TN-матрицах, для примера — всего 1 мс.

Потом в таких матрицах расстояние между кристаллами достаточно высокое, а значит и подсветку они блокируют не очень эффективно. Из-за этого  появляются засветы и вообще уровень черного света оставляет желать лучшего. В IPS-матрицах черный экран — это скорее загадочная синеватая дымка.

И если на мелких экранах смартфонов, это не так заметно. Хотя… по мне так очень заметно, спасибо — iPhone SE! То на большой диагонали в 40-50 дюймов проблема уже явно бросается в глаза. Поэтому для телевизоров очень часто выбор падает в пользу другого типа матриц. А именно VA.

VA-матрицы

Кристаллы в VA-матрицах, если смотреть на них в разрезе сбоку расположены по вертикали, поэтому VA означает Vertical Alignment.

А вот по отношению к поляризационным фильтрам жидкие кристаллы расположены перпендикулярно по отношению к фильтрам. В таком положении свет без затруднений через них проходит. Поэтому по глубине черного цвета и уровню контрастности VA-матрицы опережают IPS в 3 или даже в 5 раз. Это колоссальная разница, поверьте.

Но из-за вертикального расположения кристаллов страдают углы обзора по горизонтали. Если в IPS-матрицах угол обзора где-то 178 градусов, в VA этот показатель 160.

Второй недостаток VA-матриц. В отличие от IPS в VA нельзя плавно регулировать угол наклона кристалла, а значит нельзя плавно регулировать яркость каждого субпикселя. Поэтому качество цветопередачи тут не такое хорошее, как в IPS матрицах.

Но и не всё так плохо. Современные VA-матрицы — мультидоменные. Это значит, что в одном субпикселе есть несколько блоков с жидкими кристаллами, которыми можно управлять отдельно. А значит у каждого субпикселя есть несколько ступеней яркости. Это хорошо видно по фотографиям VA-матриц.

Поэтому современные VA спокойно выдают 8-битный цвет. А с использованием технологии FRC (Frame rate control), то есть быстрого мигания пикселя, получается добиться почти честного 10-битного изображения.

Подсветка

Как-то сложновато? Сейчас запутаем еще больше.

На качество изображения естественно влияет не только качество матрицы. Следующий важный момент — это подсветка.

Она бывает двух типов Direct-LED — это когда LED-лампочки расположены по всей площади задней стенки.

И второй тип Edge-LED — когда свет идет с какой-то одной стороны, как правило снизу, а весь экран освещается за счёт рассеивающего фильтра.

Естественно Direct-LED позволяет сделать подсветку однороднее. Но самое главное Direct-LED позволяет реализовать функцию Local Dimming, т.е. локальное отключение подсветки в темных областях кадра. Что сильно повышает контрастность увеличивает динамический диапазон. А значит позволяет смотреть HDR-контент.

На IPS-матрицах эффект от локального затемнения менее выражен, поэтому чаще телики идут в паре с Edge-LED подсветкой.

А вот сочетание хорошей VA-матрицы и правильной подсветки дают отличный результат. Чтобы вы понимали, если это не OLED, в премиальном телевизоре, как правило будет установлена именно VA-матрица.

При этом VA — недорогая технология, поэтому и в среднем ценовом сегменте тоже можно найти хороший вариант.

Philips 55PUS7303

Например, по нашей просьбе Philips прислал модель 55PUS7303. Почему мы попросили именно её? Тут есть три примечательные вещи:

1. В дополнение к VA-матрице и Direct-LED подсветке, здесь используется технология Micro Dimming Pro. Она сочетает в себе 300 физических зон локального затемнения подсветки и 6400 программных зон, которые подстраивают яркость и контрастность изображения в зависимости от сцены и освещенности в комнате.

Поэтому на практике получаем очень сочную контрастную картинку без видимого глоу-эффекта от подсветки.

Кстати, большую роль в качестве картинки тут играет процессор Philips P5. Он в реальном времени анализирует изображение и всячески его прокачивает: апскейлит, дорисовывает кадры, если надо, регулирует контрастность и прочее. В телевизорах процессоры реально решают.

2. Так как это Philips, кайфа доставляет технология Ambilight. С этой штукой вообще надо быть осторожным. Один раз купите Philips, возможно, обратной дороги не будет. С Ambilight любой контент выглядит объемнее, эффектнее и ночью меньше глаза устают!

3. Наше любимое — телевизор работает на Android TV, поэтому если вы хотите иметь выбор какой контент смотреть и любите всё настроить под себя — в этом плане вне конкуренции.

Отличаем VA от IPS

Вернёмся к матрицам. При выборе телевизора стоит учитывать один большой нюанс. Тип матрицы в телевизорах очень часто варьируется от партии к партии. И поэтому в магазине могут не знать какая матрица стоит конкретно в этом экземпляре.

Данная модель телевизора Philips 55PUS7303 есть в трёх диагоналях — 50, 55 и 65 дюймов. В этих размерах чаще всего устанавливают VA-матрицы. А вот в моделях с диагоналями поменьше уже чаще попадается IPS.

Пока вживую не посмотришь на конкретный экземпляр, наверняка не скажешь какая матрица установлена. Поэтому делимся с вами несколькими лайфхаками, как быстро отличить VA от IPS.

Проверяем углы обзора. При взгляде сбоку VA-матрицы бледнеют больше чем IPS. Но это ненадежный способ, т.к. современные VA-матрицы выцветают не так уж сильно. Поэтому предлагаем ещё один.

Если несильно провести пальцем по VA панели останется явный шлейф от пикселей. На IPS такого эффекта не бывает. Только не нужно сильно давить — совсем легонько.
Ну и конечно, можно проверить уровни черного. На IPS черный цвет синит и не черный вовсе.

А самые харкорные ребята могут посмотрет структуру пикселей если запастись макрообъективом или лупой.

Рекомендации

Наиболее универсальный вариант для дома телевизоры с VA-матрицей: в них лучше уровень черного, равномерность подсветки и контрастность в целом. Такие телевизоры хорошо подойдут и для просмотра и для игр.

Тем не менее, нельзя сказать что IPS — это плохо. Здесь тоже есть свои преимущества. Если для вас очень важна точность цветопередачи, или вы часто будете смотреть телевизор под большим углом, берите IPS.

Но вообще рекомендуем выбирать телевизоры вживую, посмотрите что вам больше нравится и берите. А теоретические знания позволят вам сделать более осознанный выбор.

Напомним, что тайваньская компания презентовала в апреле новый бренд, под которым будут выходить компьютеры, мониторы и лэптопы, ориентированные на производителей контента. Валерий Истишев отправился в Нью-Йорк, чтобы лично посмотреть на технику.

Подробнее о линейке ConceptD можно почитать на официальном сайте Acer.

Разработчики Google трудятся над созданием гигантского дисплея, сообщают СМИ со ссылкой на источник внутри компании.

Любопытно, что экран будет собираться из других, более маленьких дисплеев. Таким образом, разработчики смогут варьировать размер и форму устройства. Кроме того, границы экранов будут неразличимы и никак не скажутся на качестве “картинки”.
(далее…)
