Когда-то Intel задавала темп всей индустрии процессоров. Затем наступили годы отставания — долгого, болезненного и публичного. И вот компания заявляет о революции. Звучит знакомо? Разбираемся, что стоит за Intel 18A, правда ли это прорыв — и почему на этот раз ответ, кажется, утвердительный.

Что такое Intel 18A и почему название сбивает с толку

Intel 18A — это новый технологический узел производства чипов от Intel. Буква «A» в названии означает ангстрем: единицу длины, равную одной десятимиллиардной метра, или, что эквивалентно, одной десятой нанометра. Таким образом, 18 ангстрем — это 1,8 нанометра. Казалось бы, всё ясно. Однако на практике эта цифра мало что говорит о реальных физических размерах транзисторов.

Вот в чём дело: нанометры в названиях техпроцессов давно перестали быть линейкой. Сегодня это маркетинговая шкала поколений, а не физическое измерение. У TSMC свои «2 нм», у Samsung — свои, у Intel — ангстремы, чтобы сравнение с конкурентами не было очевидным. Поэтому правильный вопрос при оценке нового техпроцесса — не сколько нанометров, а что именно нового привнесли инженеры. И вот здесь Intel действительно есть чем похвастаться.

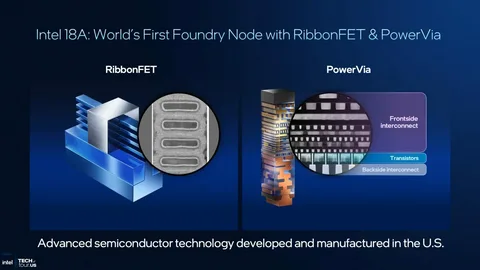

Intel 18A — первый техпроцесс компании, в котором одновременно внедряются два принципиально новых решения: транзисторы RibbonFET и система питания PowerVia. Именно это сочетание Intel сравнивает с переходом на транзисторы FinFET в 2011 году. И многие отраслевые эксперты с этой оценкой согласны. По данным самой Intel, новый техпроцесс обеспечивает прирост производительности на 25% и снижение энергопотребления на 36% при той же тактовой частоте по сравнению с предыдущим поколением — Intel 3. Или, в альтернативном режиме работы: при пониженном напряжении 0,75 В — прирост скорости 18% и экономия энергии 38%.

RibbonFET: почему транзисторам с плавником пришло время уступить место

Чтобы понять суть перехода, нужно вспомнить, как устроены транзисторы нынешнего поколения — FinFET. Это транзисторы с вертикальным каналом в форме плавника, который затвор охватывает с трёх сторон. Технология служила индустрии больше десяти лет и была вполне надёжна — до определённого предела. Чем тоньше становится плавник при уменьшении размеров, тем хуже затвор контролирует протекающий ток. Возникают утечки, растёт нагрев, падает стабильность. Дальнейшее масштабирование FinFET становится физически проблематичным.

Решение известно под общим названием GAA — Gate All Around, «затвор вокруг канала». Вместо того чтобы охватывать канал с трёх сторон, затвор замыкается вокруг него со всех четырёх. Это обеспечивает значительно лучший контроль тока, снижает утечки и позволяет продолжать уменьшение размеров транзисторов. Идея не нова: и TSMC, и Samsung уже реализовали её в своих узлах — первая называет свои транзисторы Nanosheet GAA, вторая — MBCFET. Intel называет свою версию RibbonFET.

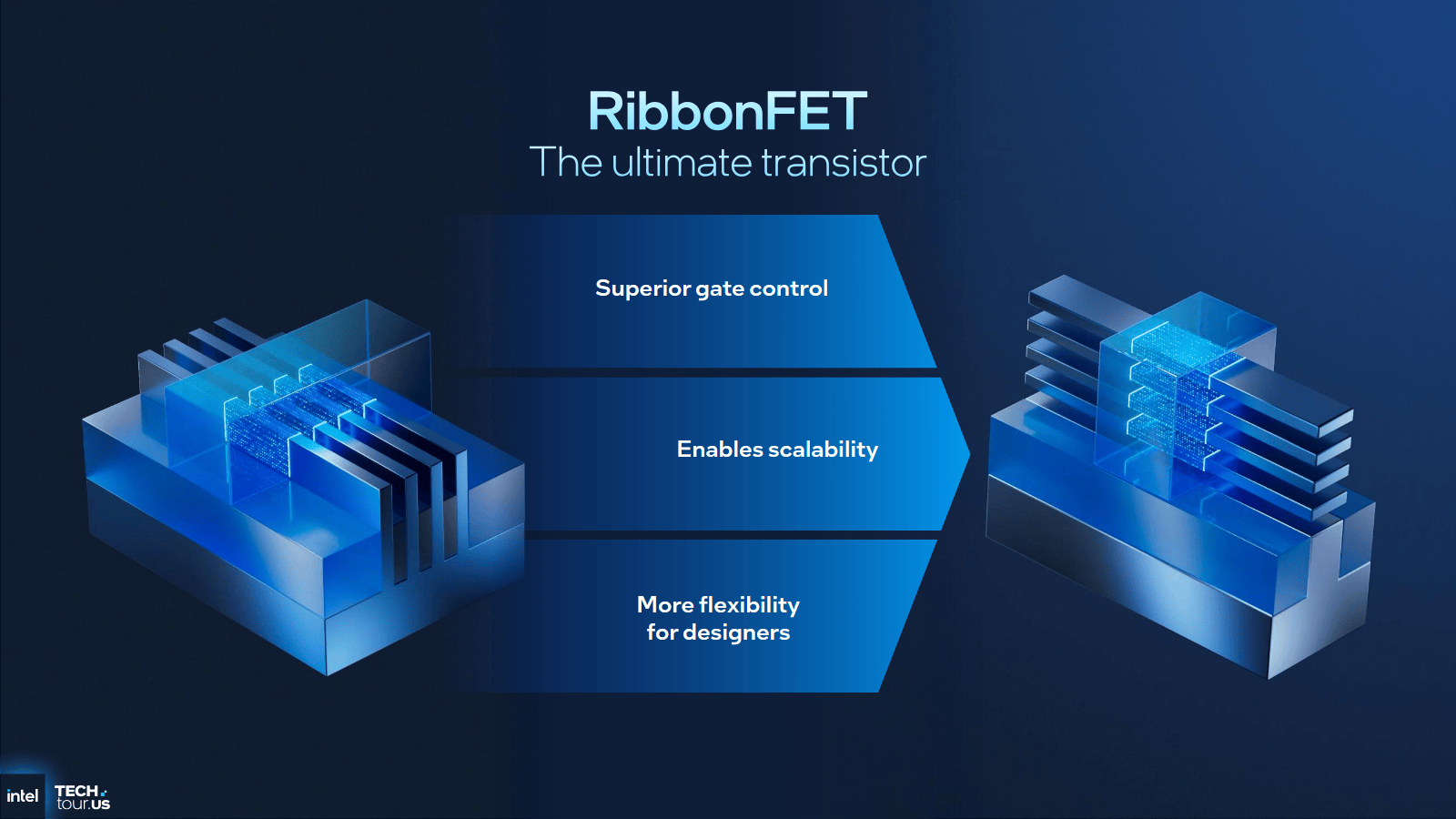

Конструктивно RibbonFET представляет собой несколько тонких горизонтальных нанолент — от одной до четырёх, — каждую из которых затвор обнимает со всех сторон. Отсюда и название: ribbon по-английски — лента. Это обеспечивает лучший электростатический контроль, более высокие рабочие частоты при том же напряжении и возможность дальнейшего уменьшения размеров транзисторов. RibbonFET в исполнении Intel 18A поддерживает восемь вариантов пороговых напряжений — по четыре для NMOS и PMOS-транзисторов, что даёт инженерам широкие возможности для настройки баланса между производительностью, энергопотреблением и токами утечки.

Важно понимать, что GAA-транзисторы — это не революция, изобретённая Intel. Это следующий логичный и практически неизбежный шаг в эволюции полупроводниковых технологий. Без него просто невозможно войти в клуб следующего поколения. Если бы это было единственным нововведением Intel 18A, большого разговора не получилось бы. Революционной оказывается другая составляющая.

PowerVia: питание с обратной стороны — и почему это меняет всё

В традиционных процессорах питание и сигналы передаются с одной стороны кристалла. Транзисторы, логика, дорожки питания — всё перемешано на фронтальной поверхности. Пока чипы были крупными, это работало нормально. Но по мере уменьшения техпроцесса всё больше соединений приходится укладывать в то же пространство: питание — толстое, шумное, прожорливое — соседствует с тонкими, быстрыми и капризными сигнальными линиями. Результат — падение напряжения, задержки, нагрев, нестабильность.

PowerVia переносит систему питания на обратную сторону кристалла. Буквально. Верхняя поверхность теперь используется исключительно для логики и сигналов, нижняя — только для питания. Если прибегнуть к бытовой аналогии: раньше в здании электричество и водопровод шли в одном коробе. PowerVia — это когда электричество пустили по отдельному техническому стояку. Стало чище, понятнее и эффективнее.

Технически связь между двумя сторонами кристалла обеспечивается через сквозные контакты — Nano TSV. Их диаметр в 500 раз меньше, чем у обычных TSV-контактов в корпусных решениях. Питание подводится снизу непосредственно к транзисторам, минуя многочисленные слои верхней разводки. Это сокращает длину пути тока с 15 и более металлических слоёв (как в классических схемах) до менее чем пяти, причём с более толстыми и менее резистивными проводниками. Результат — снижение потерь на резистивном сопротивлении примерно на порядок, уменьшение индуктивных помех и рост плотности размещения стандартных ячеек на 5–10%.

Почему это не сделали раньше? Потому что PowerVia технологически чрезвычайно сложна. Кристалл необходимо истончить до 20–50 микрометров, выполнить сверхточные вертикальные соединения и перевернуть пластину — и всё это без права на ошибку. Допуски на производстве измеряются буквально атомами. Любой дефект означает брак. Поэтому PowerVia — это огромный производственный риск, который Intel приняла добровольно. По официальным данным Intel, технология обеспечивает снижение потерь на питании примерно на 30% и повышение плотности компоновки на 30%.

Почему RibbonFET и PowerVia одновременно — это особенный риск

Здесь стоит остановиться на принципиальном моменте. И TSMC, и Samsung также работают над переносом питания на обратную сторону кристалла. TSMC называет свою версию Super Power Rail (SPR) и планирует применить её в узле A16 во второй половине 2026 года. Samsung анонсировала аналогичное решение для техпроцесса SF2Z — серийное производство ожидается в 2027 году. Обе компании рассматривают эту технологию как следующий шаг после отработки GAA-транзисторов.

Intel пошла иначе: RibbonFET и PowerVia внедряются одновременно, в рамках одного и того же производственного узла. По выражению специалистов в области полупроводников, это примерно как менять двигатель и подвеску прямо во время гонки. Стратегия сопряжена с максимальным производственным риском — и именно поэтому первоначальный выход годных чипов (yield) у Intel 18A был ниже, чем у TSMC N2. Однако выигрыш в производительности и энергоэффективности при сочетании обеих технологий потенциально превосходит поэтапный подход конкурентов. Именно это и делает Intel 18A явлением, а не просто очередным шагом в дорожной карте.

Intel 18A vs TSMC N2: объективное сравнение

К началу 2026 года конкурентная картина выглядит следующим образом. По плотности транзисторов Intel 18A уступает TSMC N2: около 238 миллионов транзисторов на квадратный миллиметр против более чем 310 у TSMC. Это объективный разрыв. Однако Intel апеллирует к показателю, который она считает более важным для реальных задач: производительность на ватт. Именно здесь PowerVia, по данным аналитиков TechInsights, даёт 18A нормализованное преимущество перед N2 в типичных вычислительных нагрузках.

По срокам Intel вышла раньше: 18A вошёл в серийное производство прежде, чем TSMC N2 набрала обороты. Это важно в контексте конкурентной борьбы за внешних заказчиков. Microsoft уже разрабатывает на 18A ускорители для искусственного интеллекта Maia 2. В начале 2026 года стало известно, что Nvidia вложила пять миллиардов долларов в производственные мощности Intel, тестируя на 18A будущие архитектуры графических процессоров. Впрочем, это пока не означает массового производства.

CES 2026: Intel 18A выходит на рынок

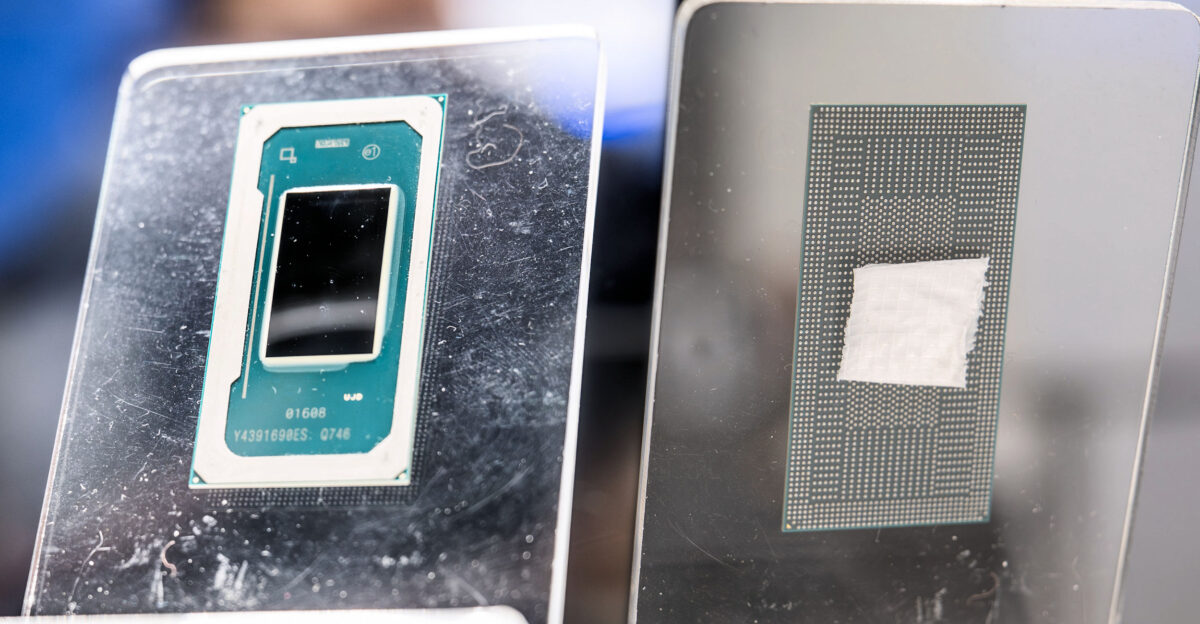

5 января 2026 года на выставке потребительской электроники CES в Лас-Вегасе Intel официально представила процессоры Intel Core Ultra Series 3 — первую потребительскую платформу на базе техпроцесса 18A. Процессоры выполнены по кодовому обозначению Panther Lake и представляют собой первый в истории чип категории AI PC, спроектированный и произведённый полностью на территории США.

Линейка охватывает широкий спектр модификаций. В верхней части расположены новые процессоры Core Ultra X9 и X7 — с увеличенным до 12 ядер интегрированным графическим ускорителем Xe3. Все процессоры серии X9/X7 оснащены нейронным процессором пятого поколения с производительностью 50 TOPS — что соответствует требованиям стандарта Microsoft Copilot+. По заявлению Intel, новые чипы обеспечивают прирост многопоточной производительности до 60% и игровой производительности до 77% по сравнению с предыдущим поколением Lunar Lake при сопоставимом энергопотреблении. Время автономной работы в режиме потоковой передачи видео — до 27 часов.

На CES флагманские ноутбуки на Core Ultra Series 3 представили Acer, Samsung, Dell, MSI, Asus и другие ведущие производители. Это не концепты и не прототипы: предзаказы открылись сразу на выставке, а глобальные розничные продажи стартовали 27 января 2026 года. До конца первого полугодия 2026 года планируется выпуск более 200 моделей на новой платформе.

Кроме того, Intel анонсировала специализированную версию Panther Lake для портативных игровых устройств — с акцентом на игровую производительность и энергоэффективность. Примечательно, что незадолго до CES Valve открыла Steam OS для сторонних производителей игровых портативок, что создаёт потенциально благоприятную нишу для этого продукта. Впрочем, реальные тесты в этом классе устройств ещё впереди.

Впервые в истории Intel линейка Core Ultra Series 3 прошла тестирование и сертификацию для встроенных и промышленных применений — включая робототехнику, умные города, автоматизацию производства и медицинское оборудование. Промышленные поставки ожидаются с первого квартала 2026 года.

Прорыв или маркетинг? Честная оценка

Итог подводить рано, но оценить происходящее уже можно. Intel 18A — это реальный технологический шаг, а не просто рекламный слоган. Компания первой в мире вывела в серийное производство узел, сочетающий GAA-транзисторы и обратную систему питания одновременно. Ни TSMC с её A16, ни Samsung с SF2Z до этого пока не добрались. Это конкретное достижение, подтверждённое выходом реальных продуктов на прилавки.

Вместе с тем ряд оговорок важен. Плотность транзисторов 18A уступает TSMC N2. Выход годных чипов на старте был ниже 50% — по некоторым оценкам, в диапазоне 55–65%, что ниже исторически стабильных показателей TSMC. Panther Lake вышел с задержкой относительно первоначального плана. Наконец, производственные издержки 18A выше, что неизбежно скажется на ценовом позиционировании продуктов.

Что действительно важно — Intel впервые за много лет оказалась на шаг впереди не на бумаге, а в реальных устройствах. Гонка с TSMC и Samsung продолжается, но на этом круге Intel первой вышла из поворота. Если 18A докажет свою надёжность в массовом производстве и привлечёт достаточно внешних заказчиков, это станет реальным поворотным моментом. Если нет — компанию ждут серьёзные стратегические вопросы. Пока что первые признаки обнадёживающие.
