Китайский аналитик Минг-Чи Куо сегодня рассказал про все экраны будущих продуктов Apple, в том числе про обновлённую линейку MacBook Pro и Air, а также про следующее поколение iPad Pro.

MacBook Pro и MacBook Air

Начнём с того, что Минг-Чи Куо подтвердил, что новые 14-дюймовые и 16-дюймовые MacBook Pro поступят в массовое производство в третьем квартале 2021 года. Соответственно, ждём их на осенней презентации Apple.

Но самое интересное, помимо редизайна Pro-версии, то, что по словам Куо, Apple инвестировала в большое количество поставщиков mini-LED дисплеев. А это может означать, что компания изначально планировала внедрить эту технологию во многие продукты. Минг-Чи Куо же однозначно сказал, что в следующих Pro-версиях ноутбука нас будут ждать новые дисплеи!

Ещё интересная деталь. MacBook Pro — не единственный ноутбук от Apple, у которого будет дисплей mini-LED. В последнем отчёте Куо также упоминается, что Apple хочет использовать эту же технологию в MacBook Air следующего поколения. Однако она дебютирует в Air только в 2022 году. Но подождать стоит, ведь нас ждёт не только новый тип дисплеев, но и разноцветный корпус у MacBook Air в дизайне с плоскими гранями, как у iPhone.

iPad Pro 2022

Сейчас, когда Apple представила сезонное обновление линейки iPad Pro, в ней как раз и появился тот самый Liquid Retina XDR экран с технологией mini-LED (но только в старшей модели).

Но уже в следующем поколении iPad Pro, и в 11-дюймовой, и в 12,9-дюймовой версиях, как пишет аналитик Минг-Чи Куо, будет присутствовать данный экран с mini-LED! В 2022 году, как сообщается, Apple оставит все размеры планшетов Pro без изменений и, возможно, улучшит только процессор и экран в младшей модели.

Что за mini-LED?

На нашем канале выходил разбор данной технологии, где подробно был описан принцип работы мини-дисплеев, их преимущества и недостатки. Если вы ещё не видели и не понимаете, как работает данная технология — смотрите прямо сейчас.

У нас уже было много роликов про дисплеи: мы разбирали все типы LCD-матриц в телевизорах. Сделали один из самых подробных материалов про все виды OLED в смартфонах и ТВ. Также мы рассказывали вам про mini-LED и microLED-дисплеи будущего. Но мы еще ни разу не рассказывали про дисплеи в ноутбуках. А ведь в дисплеях для ноутбуков есть своя особая специфика. Поэтому сегодня мы глубоко нырнём в разновидности дисплеев для ноутбуков. Разберём всё страшные аббревиатуры и узнаем как маркетологи вводят нас в заблуждение?

Разберемся как узнать модель и тип дисплея в вашем ноутбуке? И посмотрим на конкретные примеры ноутов и дисплеев.

Какими бывают матрицы?

Начнём с общей информации. Какие вообще бывают матрицы и какие преимущества и недостатки бывают у каждого из типов?

Несмотря на всё многообразие дисплеев в мире матрицы бывают всего 4 типов:

1. TN-подобные
2. VA-подобные
3. IPS-подобные
4. OLED-подобные

TN — Twisted Nematic

TN — это самые дешевые матрицы. Их главный недостаток — малые углы обзора по вертикали, что для ноутбуков особенно критичная проблема. Любое отклонение дисплея вверх-вниз сразу влечет за собой серьезное искажение цветов, а это мало кому понравится.

Второй важный недостаток — плохая цветопередача. А как правило TN-дисплеи имеют тесную глубину цвета: 6 бит на канал. А 8 бит на канал достигается за счет FRC — Frame rate control, то есть быстрого моргания субпикселей.

Субпиксели быстро моргают, из-за этого их яркость приглушается и мы можем смешивать цвета в разных пропорциях, от чего получаем дополнительные оттенки. И мы имеем 6 бит + 2 бита FRC.

Как правило на глаз настоящие 8 бит от 6 бит + FRC вы не отличите. Но для людей чувствительных к мерцанию мониторы с FRC — не лучший выбор. Мерцание FRC может достигать 30 Гц это очень мало и суперзаметно. Короче, иногда FRC — это хуже, чем ШИМ.

Зато есть у TN-мониторов есть важное достоинство — это очень быстрый отклик — 1 мс и ниже. Это  очень важно для игр. Поэтому для игровых мониторов TN-матрицы с высокой герцовкой от 120 Гц и выше — это рациональный выбор.

Кстати, в случае с TN-матрицами есть лайфхак. Чем выше у них разрешение, тем выше углы обзора. Поэтому в теории современная TN-матрица с высокой плотностью пикселей может выдавать вполне приличную картинку.

VA — Vertical Alignment

И эти сокращения важно знать. Почему? Часто даже для одной модели ноутов используются различные комплектации экранов. Почему так? Разберемся. Сегодня у нас для этого как раз народный игровой ноутбук от Dell. У него три типа экранов.

Намного более качественное изображение выдают VA-матрицы. В отличие от TN у них отличные углы обзора по вертикали и неплохие углы обзора по горизонтали, но всё равно они ниже, чем у IPS.

В целом, для ноутбуков именно вертикальные углы обзора — критические. Вряд ли вы часто будете смотреть на экран сильно сбоку, а вот для ТВ это может стать проблемой.

Также у VA-матрицы хорошая цветопередача. Они выдают честную глубину цвета 8 бит на канал, либо 8 + 2 бита FRC. Поэтому такие матрицы могут даже подойти для работы с цветом, но естественно, непрофессионально. А главное достоинство таких матриц — глубокий черный цвет, а значит высокая контрастность.

Скорость отклика VA-матриц меньше чем у TN и плюс/минус сопоставима с IPS. Это 5-10 мс. Поэтому самые быстрые VA-мониторы вполне подходят для потной катки в шутер. И в целом, современные VA-матрицы — хороший вариант для потребления контента и игр. Но самый сбалансированный и желанный тип матрицы в ноутбуках — это по-прежнему IPS.

IPS — In-plane switching

У IPS-матриц лучшая цветопередача. Они выдают настоящую глубину цвета 10 бит на канал и поэтому лучше всего подходят для профессиональной работы с цветом. Время отклика дорогих IPS также достойное и составляет от 5 мс. Есть даже дисплеи, на которых рекламируют отклик в 1 мс, но не верьте это хитрая маркетинговая уловка.

Тем не менее, IPS — почти идеальный варинт для всего. Но есть у них недостаток — уровень черного цвета.

IPS-матрицы плохо блокирует фоновую подсветку, из-за чего черный цвет в таких матрицах может иметь фиолетовый оттенок. Особенно это заметно на больших экранах. Поэтому IPS в телевизорах, как правило не используют. Но в мониторах и ноутбуках этот эффект менее выражен, поэтому IPS по-прежнему наше всё. Хотя в будущем всё может измениться. Сейчас стало появляться всё больше моделей ноутбуков с OLED-экранами.

OLED — Organic Light-Emitting Diode

И безусловно не просто так. У OLED масса преимуществ:

• Настоящий черный цвет
• Широкий цветовой охват
• Низкое время отклика, менее 1 мс.
• Компактная конструкция. Пиксели светятся самостоятельно, поэтому не нужно делать LED подсветку.

Но есть и существенные недостатки:

• Такие дисплеи выгорают. Проблема всё еще не решена, поэтому мы не знаем точно как покажут себя такие дисплее при отображении статичных элементов интерфейса.
• В больших OLED-дисплеях встречается эффект зернистости на однородных цветах, который называется MURA эффект.
• Для регулировки яркости в OLED часто используется ШИМ.
• И конечно, OLED-дисплеи дорогие.

Поэтому, OLED в ноутбуках, по-прежнему, экзотика. Поэтому останавливаться на таких дисплеях мы не будем. А вот про все остальные типы теперь уже давайте поговорим подробнее.

Разные LCD технологии

Казалось бы в чём проблема? Мы узнали про плюсы и минусы всех технологий и теперь каждый из нас может выбрать то, что подходит именно ему. Но сделать это непросто, потому как непросто определить какой дисплей в ноутбуке тебе на самом деле достанется. И проблема тут маркетинге.

Дело в том, что разновидностей технологий матриц огромное количество и все они по-разному называются. Вот взгляните на этот список, тут уже легко запутаться.

Но плюс к этому списку названий, которые мы можем точно отнести к определенному типу дисплея есть еще и ряд “маркетинговых” обозначений, которые вообще могут значить, что угодно.

Во-первых, есть аббревиатуры SVA, WVA и EWV.

SVA значит Standard View Angle, что просто значит стандартный угол обзора. На практике так обозначаются обычные TN-матрицы или их немного улучшенные версии TN+film. Иными словами эта технология не имеет ничего общего с настоящей SVA-матрицей — Super Vertical Alignment, которая относится к VA-подобным матрицам.

Вроде как такая подмена понятия используется только в ноутбуках HP. Тем не менее будьте аккуратны: никто не гарантирует, что этот приём не возьмут на вооружение и другие производители.

Похожая история с аббревиатурами WVA — Wide Viewing Angles и EWV — Enhanced Wide Viewing. Так просто обозначается, что дисплей имеет широкие углы обзора. При этом EWV — это всегда TN-матрица. А вот WVA — может по факту оказаться вообще чем угодно: и TN-матрицей, и VA и IPS. При этом не стоит всё это путать с технологиями AHVA и UWVA, которые являются разновидностями IPS-матриц.

• AHVA (Advanced Hyper-Viewing Angle) — разработана компанией AU Optronics.
• UWVA (Ultra Wide View Angle) — маркетинговое обозначение IPS-матрицы.

Ну и, конечно, самая интересная ситуация с матрицами IPS-like или матрицами IPS-уровня. Это термин возник не на пустом месте.

Дело в том, что IPS — это не только название технологии, но еще и торговая марка, которая принадлежит LG.

Поэтому только LG имеет право называть свои дисплеи IPS. Поэтому остальным производителям, ничего не оставалось, как придумать что-то своё и так сложилось, что все стали использовать термин матрица IPS-уровня. С другой стороны, так как это достаточно размытый термин за уровнем может скрываться и настоящий IPS или очень прокаченный VA.

Более того, часто магазины упускают из виду, что это IPS-like матрица и просто пишут IPS. Поэтому верить указанным характеристикам в сети нельзя.

Как определить тип матрицы?

Давайте поговорим, о том как нам выжить во всей этой путанице. Как купить комплектацию ноутбука с правильным типом дисплея? Или, если вы уже купили ноутбук — как проверить, что вам досталось?

Возьмём к примеру, бюджетный игровой ноутбук DELL G3 15, тут как раз сложный вариант.

На официальной странице указано что бывает три типа матрицы:

• 60 Гц, 220 нит
• 60 Гц, 300 нит
• 144 Гц, 300 нит

Все три варианта, это WVA-матрицы, с разрешением FHD.

Мы знаем, что WVA — это просто широкие углы обзора, поэтому значить это может, что угодно.

Поэтому перед покупкой обязательно нужно погуглить обзоры, чтобы определить какая на самом деле матрица установлена. Но надо смотреть обзоры на комплектацию, которая вас интересует. Например, на эту модель в комплектации с дисплеем в 144 Гц есть обзор на notebookcheck-ru. Кстати, замечательный ресурс, всем советуем.

Ребята указали не только тип матрицы, но и конкретную модель производства AU Optronics. Кто не знает, это очень крупный производитель дисплеев.

Дальше гуглим эту модель и переходим по ссылочке на сайт Panelook.com — это самый подробные ресурс про матрицы дисплеев. Это как GSMARENA — только для экранов.

И видим, что тут используется дисплей типа AHVA, что очень хорошо. Потому как это одна из самых передовых технологий IPS-подобных дисплеев. Это первый дисплей IPS типа с частотой обновления 144 Гц и откликом в 4 мс. Короче, тут нам повезло.

Но давайте проверим. какой дисплей стоит конкретно в этом экземпляре.

Для этого ставим утилиту AIDA64. Запускаем её. Дальше Дисплей ->Монитор. И дальше гуглим данные из строчек: Имя монитора, ID монитора и Модель.

У меня оказалось, что это Dell FNVDR с матрицей LQ156D1JW04 (SHP1436) производства Sharp.

Кстати, если например AIDA не выдаёт вам название модели или вы разбили дисплей в ноутбуке и хотите найти замену и вы не готовы ни перед чем останавливаться. Модель дисплея всегда указывается задней стороне матрицы, поэтому сняв верхнюю крышку ноутбука вы сможете узнать модель.

И главный лайфхак. Если вы взяли самую дешевую комплектацию с TN-матрицей, очень часто можно сделать апгрейд, просто заказав себе дисплей из комплектации подороже. Это так, информация для размышления.

Ну и немного про сам ноутбук Dell G3 15 3500.

В нем установлен процессор Intel Core i7-10750H с видеографикой NVIDIA GeForce 1660 Ti, 8Gb DDR4 и 512Gb nVme SSD.

У меня не самая топовая комплектация с GeForce 1660 Ti и 8 ГБ оперативки, но в ноутбуке есть возможность апгрейда. Внутри есть свободный слот под еще один SSD, а также два слота оперативки.

В текущей же комплектации его хватит для игр во все тайтлы на средних настройках в разрешении FHD.

Из достоинств:

• Очень качественная сборка и прочных корпус.
• Сдержанный дизайн, для игрового ноута — это плюс
• Шикарный дисплей, в чем мы убедились
• Стабильная производительность
• И отличный набор портов, включая Thunderbolt 3.

А из недостатков разве что хотелось бы комплектацию сразу с 16 ГБ оперативки. Но важно заметить, что у Dell не всегда быстро обновляется информация и по факту может быть уже и есть версия со стандартными 16 ГБ оперативной памяти. Например мы знаем, что основная часть ноутбуков Dell G3 15 сейчас поставляется с матрицами 15.6” FHD 120Hz 250 nits WVA.

Но в любом случае, согласитесь — интересная модель.

Остальные характеристики

Помимо типа матрицы, стоит учитывать и другие характеристики

В первую очередь, это цветовой охват. Для комфортного повседневного использования правило хватает примерно 57-63% цветового пространства sRGB, это где-то 45% NTSC.

Такого дисплея вам хватит для просмотра контента, игр, и даже для редактирования фото и видео на любительском уровне.

А для профессиональной работы с цветом вам понадобится монитор с охватом 72% NTSC или 90-100% sRGB. Это уже очень хороший дисплей. В этом ноутбуке, к примеру, охват SRGB — 94%.

Цветовой охват больше 100% SRGB нужен только для работы с печатью или для редактирования HDR-видео, то есть это очень узкие сферы.

Также важна яркость монитора, особенно если вы любите поработать за ноутбуком в дороге или на открытом воздухе, на веранде. Тут такая история: на солнце нормально работать получится при яркости от 450 нит. Таких дисплеев очень мало и это премиальный сегмент. А в помещении вам и 250 нит хватит с запасом.

Ну а брать глянцевый или матовый монитор, решайте сами. Профессионалы чаще предпочитают матовый, но и глянцевый тоже многие берут.

Надеемся, что сегодня вы благодаря нам еще больше узнали о сложном и непонятном мире всевозможных дисплеев и мы рассказали вам что-то новое и важное. На этом на сегодня всё.

Технологию mini-LED незаслуженно обделили вниманием, ведь этом году она станет особенно актуальной. Вы наверное уже слышали, что такие дисплеи ждут в новых iPad Pro и MacBook! А телевизоры с mini-LED-матрицами уже появляются в продаже. Лучше ли они чем всеми любимый OLED?

Но что же такое mini-LED по своей сути? Главное не путайте ее с microLED и чуть позже поймете почему!

Название дословно говорит нам — мини-светодиоды, но о чём конкретно идёт речь и какие именно светодиоды уменьшили, а также почему это важно — надо разобраться…

Вот вам первый сюрприз! mini-LED уходит корнями в традиционную технологию жидкокристаллических дисплеев Liquid Crystal Display с подсветкой. Эти самые мини-светодиоды работают так же, как и обычные светодиоды подсветки на LED-экранах.

Они состоят из кристалла на подложке, излучающей свет, корпуса с линзой, анодом и катодом с двух разных сторон для проведения электрического тока. И тут все как в учебниках — светодиоды преобразуют электрический ток непосредственно в световое излучение. Подаешь больше тока и получаешь больше света, но конечно это работает не до бесконечности.

Первое, что провернули технологи с mini-LED — они в разы уменьшили сами элементы. Так, при диаметре всего около 200 микрон или 0,008 дюйма мини-светодиоды составляют пятую часть размера стандартных светодиодов, используемых в обычных ЖК-дисплеях. То есть мы поняли что уменьшение произошло в пять раз, закрепили!

Поскольку сами диоды меньше, на экране их можно разместить больше. Они также как и в LED-матрицах разделены на зоны подсветки, как раз за счет меньших размеров сами зоны тоже можно уменьшить и их количество возросло, что как раз очень важно для HDR контента.

Мы рассказывали об HDR и не раз, но я немного напомню, что самое важное скрывается в названии — High Dynamic Range, то есть расширенный динамический диапазон.

Если совсем по-простому, отбросив битность цветов, скажу о свете. Тот самый диапазон оттенков от абсолютного черного до яркого чистого белого, именно яркого настолько, чтобы можно было передать на экран например свет фар или даже солнца — приблизив картинку к реальной жизни.

Но, к сожалению, на ЖК-панелях достичь этого самого расширенного диапазона сложно из-за свойств самой технологии. Так как жидкокристаллические дисплеи идут с подсвечивающейся подложкой, по-настоящему, чёрного как на OLED там нет. Вам ли не знать, у кого смартфон с IPS-дисплеем. Поэтому производители идут на ухищрения, разбивая подсветку на зоны: чем больше зон подсветки, тем меньше ореолов на черном.

В чем же принципиальная разница mini-LED? В нём, этих зон существенно больше чем на LED-экранах как раз за счет мини-светодиодов. Каждая зона включается отдельно только там, где требуется. Получается прямо как волна на стадионе, когда нужно встать и “включиться” в неё, вы встаёте, а затем ждёте когда вновь до вас дойдёт очередь.

Полотно со светодиодами mini-LED может иметь более тысячи зон полного локального затемнения. К примеру, у LED таких зон может быть всего несколько десятков. А их отключение, в зависимости от качества дисплея, приводит к эффекту «гало» вокруг ярко освещённых объектов на тёмном фоне.

Такая система подсветки называется Local Dimming: те области, что не нужны для воспроизведения картинки просто отключаются и там как раз и возникает идеальный черный. И, вместе с запасом яркости, мы получаем тот самый диапазон по свету — в итоге технология mini-LED готова к воспроизведению HDR-контента гораздо лучше обычного LCD.

Главные достоинства mini-LED

Подытожим главные достоинства по пунктам и немного сравним с OLED:

1. В последних разработках mini-LED используется неорганический нитрид галлия (GaN), который не выцветает со временем, как OLED, и не становится “жёлтым” в местах, с часто используемыми светодиодами отличие от органических,
2. Максимальная яркость составляет 4000 нит, что опять же выше чем у OLED.

Mini-LED умеет отображать HDR-контент, благодаря прокаченной системе Local Dimming по сравнению с обычными LED экранами, где зон подсветки существенно меньше, но тут он скорее проигрывает OLED-матрицам.

Производство mini-LED дешевле, чем производство OLED-матриц; то есть и цена готового продукта должна быть ниже.

Светодиоды сами по себе маленького размера, а значит позволяют сделать экран и само устройство тоньше.

Получается, все звезды сошлись: mini-LED — это дешево, надежно, а еще мы получаем больший запас яркости и глубокий чёрный цвет (и это всё ещё технология на основе ЖК).

Но все ли так хорошо и стоит ли переставать копить на OLED и бежать в магазин за mini-LED телевизорами?

Главные проблемы mini-LED

Не торопитесь, ведь главная проблема, заключается в том, что даже за счет большого количества зон подсветки вокруг объектов на экране все равно могут образовываться серые участки вместо чисто чёрного цвета, то есть все равно идеально черный как у OLED-телевизоров вы не получите.

Поэтому все сводится к тому, что mini-LED — это некий компромисс — он уже гораздо лучше LED и LCD, но ещё не OLED.

В конечном итоге всё сводится к тому что mini-LED дает превосходное качество изображения без больших затрат и рисков выгорания. Таким образом, все получили правильный баланс цена/качество/надёжность.

Так было бы в идеальном мире, но с ценой все тоже не так гладко, мы еще к этому перейдем!

Важный момент сравнения с OLED: последний далеко не всегда является предпочтительным вариантом для дисплеев ноутбуков и планшетов с высокой плотностью пикселей, особенно если необходимо добиться максимально возможной яркости.

Сравнение mini-LED и microLED

Существует утверждение, что mini-LED — это некая переходная технология между LCD и microLED, однако если вы смотрели наш разбор microLED, то понимаете, что это не совсем так!

Mini-LED и MicroLED — разные по своей природе. Первый основан на ЖК-технологии с использованием диодов меньшего размера для подсветки. Второй является эволюционным развитием OLED, в котором используются неорганические ещё более мелкие и яркие отдельные светодиоды красного, зеленого и синего цветов для прямого излучения света.

Другими словами, каждый пиксель излучает свой собственный свет в microLED, в то время как Mini-LED по-прежнему использует ЖК-матрицу для фильтрации подсветки, но подсветка предлагает больше контроля, чем традиционный ЖК-дисплей. То есть, если заглянуть в ближайшее будущее, то LED-дисплеи эволюционируют в mini-LED, а OLED в MicroLED. Немного обидно, что названия такие похожие но, по сути, мы опять получим две основные технологии, как и сейчас.

Будущие продукты на mini-LED

Как начнётся переход на mini-LED и в каких именно продуктах?

По сообщениям издания DigiTimes тайваньская компания Ennostar начала производство mini-LED дисплеев для будущего 12,9-дюймового iPad Pro, который выйдет уже совсем скоро, в конце первого или второго квартала этого года.

Джон Проссер также делал анонсы в Твиттере, которые напрямую связаны с mini-LED. Он подтвердил, что iPad Pro (2021) станет первым планшетом Apple с mini-LED дисплеем. Он даже назвал месяц: новый iPad выйдет уже в апреле! Но я бы не стал верить этому на 100%.

Помимо нового iPad Минг-Чи Куо предрекает выход новых моделей MacBook, которые будут представлены во второй половине этого года, также с новым типом дисплеев. Аналитик ожидает, что экраны новых 14-дюймовых и 16-дюймовых MacBook будут также выполнены по технологии mini-LED.

Из того, что уже представили на mini-LED, можно сделать список:

• TCL представила на CES 2021 новую серию телевизоров с mini-LED;
• Philips также показала два новый телевизора MiniLED 9636 и 9506;
• LG показала линейку светодиодных телевизоров QNED Mini LED;
• Samsung представила телевизоры линейки 2021 4K и 8K Neo QLED. В них Samsung будет использовать Quantum Mini LED — собственная форма технологии, которая в сочетании с технологией квантовой матрицы и процессором Neo Quantum делает черные области экрана полностью чёрными (в них почти не будет серых зон от подсветки работающих областей), а яркость теоретически может быть выше, чем у конкурирующих самосветящихся OLED панелей.

И тут стоит вернуться к вопросу цен…

Модели от Samsung с 8K дисплеями Mini-LED будут стоить от $3500 до $9000 (от ~260 000 рублей до ~670 000 рублей) в зависимости от диагонали (65, 75 и 85 дюймов). Модели с 4K соответственно $1599,99 , $2199,99, $2999,99 и $4499,99 за диагонали 55″, 65″, 75″ и 85″. LG и Philips пока ещё не объявили официальных цен на свои mini-LED телевизоры, но что-то подсказывает, что цена будет в том же диапазоне.

А теперь ради интереса давайте сравним народный 4K mini-LED телевизор от Samsung с диагональю 55″ с аналогичной моделью от LG, но только с технологией OLED. За пример возьмём модель OLED55BXRLB 2020-го года выпуска, которая максимально схожа по характеристикам.

Вес, размер и разрешение безрамочного экрана (3840 × 2160), поддержка HDR — то, что идентично в обоих моделях. вплодь до того размеры телевизоров отличаются всего на пару миллиметров в ширину и на десять в глубину. Да, у модели Samsung целых четыре разъёма HDMI, тогда как у LG их всего два. Но зато у LG на борту Bluetooth 5.0, а у Samsung старый протокол версии 4.2. Но это всё мелочи, стоит лишь перейти к цене.

OLED-модель LG продаётся в России за 119 990 рублей, в то время как Samsung только-только начала продавать mini-LED модели за границей, где ту самую “народную” модель с диагональю 55″ можно приобрести за те же 119 000 рублей в пересчёте на наши деньги. И это цена по курсу, наверняка, в России она будет дороже за счет дополнительных затрат на доставку, налоги и так далее.

Итоги

Вот тебе и более дешевая технология, понятно что она еще новая и Samsung будет держать планку. Хотя уже сейчас понятно, что производство mini-LED панелей должно быть дешевле, чем производство OLED, даже сейчас.

Другое дело, что пройдёт несколько лет, и Samsung уже нужно будет следить за предложениями своих конкурентов, да и технологию mini-LED точно обкатают и наладят массовое производство. Остаётся лишь ждать…

Компания Samsung Display является одним из главных поставщиков OLED-панелей для смартфонов на рынке. Не секрет, что эти панели используются в iPhone.

В январе 2021 года цифра поставок упала на 9 проценстов в сравнении с декабрём 2020 года. Всего компания поставила на рынок 45 миллионов дисплеев. И это 85 процентов от всех панелей на рынке. В январе было отгружено 53 миллиона экранов. На втором месте, кстати, LG со «скромными» 6 миллионами в январе.

Среди главных причин называют слабые продажи смартфона iPhone 12 mini. К остальным трём устройствам вопросов нет — они отлично продаются, но продажи мини-версии куда ниже ожиданий. Стоит напомнить, что диагонали и форма дисплеев iPhone 12 и iPhone 12 Pro не отличаются, разница заключается лишь в пиковой яркости. В тоже время для iPhone 12 mini приходится делать отдельный дисплей диагональю 5,4 дюйма.

При этом в первом квартале 2021 года роста продаж не ожидается, ведь это традиционный период, в который смартфоны не продаются. При этом другие направления Samsung Display чувствуют себя отлично. Отгрузки экранов для китайских брендов остались на прежнем уровне. Интересно, что в отчёте отмечают, что китайские бренды берут «жёсткие» OLED панели со стеклянными подложками, которые обходятся дешевле OLED-панелей с использованием пластика (полиимида). Именно такие дисплеи стоят в iPhone и Samsung Galaxy S21.



Компания Samsung на специальном мероприятии Unbox & Discover представила модельную линейку телевизоров на основе технологий MICRO LED и Samsung Neo QLED, а также интерьерные ТВ, дисплеи и саундбары.

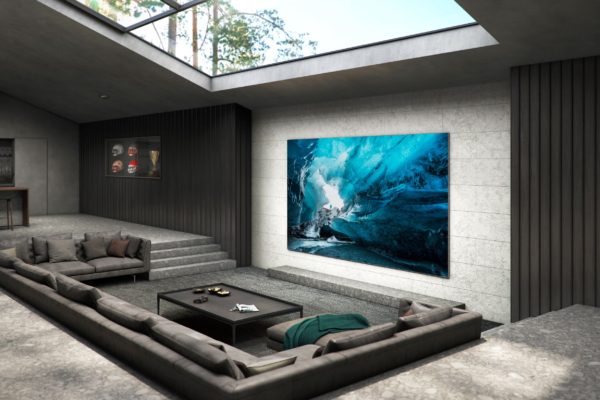

MicroLED диагональю 110 дюймов

Пожалуй, главной новинкой стали новые телевизоры на основе технологии MicroLED. Компания представила первую модель The Wall диагональю 292 дюйма еще в 2018 году.

Но в 2021 году технология будет одомашнена, ведь на MicroLED появятся устройства диагональю 110 и 99 дюймов — это произойдёт в марте, а осенью появится модель на 88 дюймов. В дальнейшем планируется устройство с 76-дюймовым дисплеем.

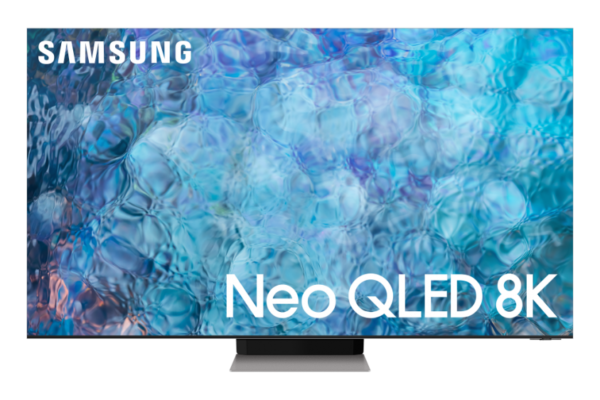

Samsung Neo QLED

На онлайн-конференции в рамках CES 2021 компания объявила об обновлении технологии QLED, которая теперь будет оснащаться процессором Neo Quantum, а на самой панели появятся новые светодиоды Quantum Mini. Они в 40 раз меньше обычных светодиодов и должны точнее управлять светом. Благодаря этому чёрный цвет на QLED панелях Samsung должен стать глубже, а подсветка ярче.

Samsung Neo QLED также обеспечивает низкую задержку (5,8 мс). Кстати, Samsung является официальным партнёром Xbox Series X в США и Канаде. Также в партнёрстве с AMD компания разработала первый телевизор с поддержкой FreeSync Premium Pro для ПК и консольных игр для HDR.

Любителям фитнеса на новых телевизорах будет доступна платформа Samsung Health, которая помогает тренироваться, а также отслеживает состояние организма, подключаясь к мобильным и носимым устройствам. А если докупить камеру к телевизору, то станет доступен Smart Trainer с использованием искусственного интеллекта.

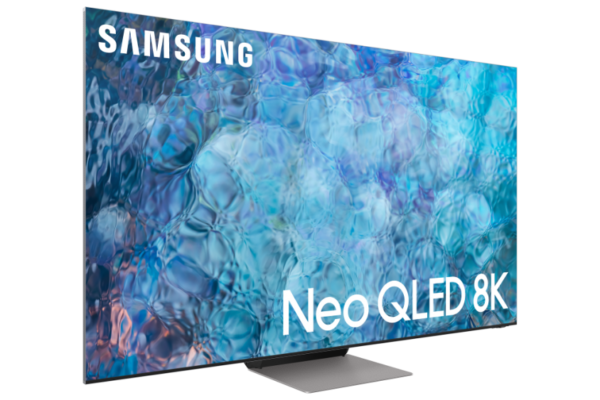

В 2021 году в продажу поступят модели Samsung Neo QLED 8K (QN800A и QN900A) с диагональю 65’’, 75’’ и 85’’, а модельный ряд 4K-устройств (QN90A и QN85A) будет еще разнообразнее — появятся модули с диагональю от 50’’.

Обновление интерьерных моделей

В модели The Frame появились новые партнёры в магазине искусства, включая NAVA Contemporary и Etsy. Сейчас в The Frame более 1400 произведений искусства из разных музеев и галерей.

Также появятся новые способы кастомизации и установки телевизора The Frame. Сразу пять сменных рамок и аксессуары от сторонних производителей.

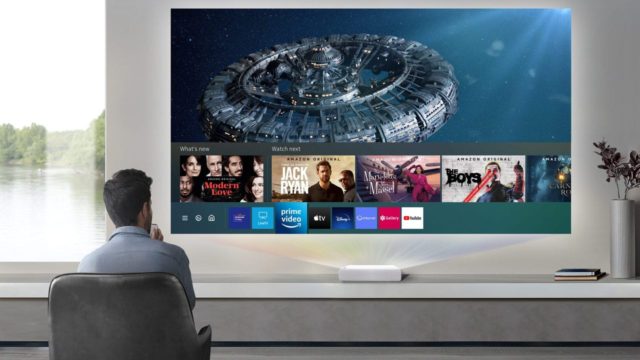

Также в линейке интерьерных устройство появились The Premiere — тройной лазерный проектор с 4K-разрешением и The Terrace — первый «уличный» телевизор компании с диагоналями 55, 65 и позднее выйдет 75-дюймовая модель.



ШИМ, все вокруг говорят про ШИМ. Ну фиг знает — я его не вижу. Что хотите сказать, если понижу яркость дисплея, это как-то будет меня утомлять? Кажется тут есть в чём разобраться!

Сегодня мы объясним как на самом деле работает ШИМ. Узнаем сколько FPS видит человек, а сколько муха.  Проведём тесты ШИМ на осциллографе. И, конечно, расскажем как избавиться от ШИМа на Samsung и на iPhone.

Благодарим компанию ЛЛС, предоставившую нам оборудование для теста. Это крутые разработчики и поставщики лазерно-оптического оборудования из Питера.

OLED дисплеи фактически во всём превзошли IPS. Но некоторые люди просто физически не могут пользоваться OLED, ведь они чувствуют усталость глаз, сухость и даже головные боли.

Почему так? Дело в том, что в отличие от большинства IPS-экранов большинство OLED-матриц мерцают. Примерно как дешевые люминесцентные лампы. И это не очень хорошо сказывается на зрении.

Но стоп! Лично у меня нет никаких проблем с OLED-дисплеями, да и мои друзья ходят с OLED и не жалуются.

Действительно, по статистике большинство (примерно 90%) людей не ощущают мерцания OLED-дисплеев. Мы даже провели опрос: Устают ли у Вас глаза от OLED дисплеев? Устают ли у вас глаза от IPS дисплеев? И получили вот такие результаты: примерно четверть — 27% сообщила, что у них глаза устают. Меньшинство, но всё же — четверть!

Тем не менее есть люди, которые не просто чувствуют ШИМ, но даже отчетливо его видят. Как так получается?

ШИМ в кинопроекторах

Чтобы ответить на этот вопрос давайте поговорим про кино. В старых кинопроекторах, в которых еще были бобины с плёнкой, крутили кино со скоростью 24 кадра в секунду.

Так вот, для того чтобы при смене кадров изображение не смазывалось и вы не видели момент перемотки пленки, в этот момент поток света перекрывался. Это приводило к адскому мерцанию, так как изображение постоянно обрывал «черный кадр».

Так как ускорить процесс смены кадров не было технической возможности киноделы придумали другой хак. Они стали перекрывать изображение дважды: не только во время смены кадра, но и когда на экране отображался статический кадр. Ммм. И какой в этом смысл?

Такое чередование изображения и дополнительных “черных кадров” позволяло искусственно увеличить частоту мерцания до 58 раз в секунду. Чего было достаточно, чтобы обмануть мозг. Видя постоянно мелькающую картинку, мозг просто «отключает» восприятия мерцания и мы видим плавную картинку. Кстати в немом кино, где использовалась частота 16 К/с, вообще перекрывали 3 раза и получилось мерцание — 48 раз в секунду.

Сколько мы видим кадров?

Этот невероятный эффект человеческого зрения называется порогом слияния мерцаний и этот порог равен 60 Гц. Это значит, всё что мерцает чаще чем 60 раз в секунду человек будет воспринимать как непрерывное изображение.

Кстати, у собак и кошек этот порог выше — в районе 70-80 Гц, а у мух так вообще 250-300 Гц.

Что же это получается, игровые мониторы 144 Гц и выше — это всё маркетинг? Нет, 60 кадров в секунду — это минимальный порог, при котором человек перестает видеть мерцание.
А люди с натренированным зрением, например, пилоты истребителей на тестированиях различают кадры, появившиеся на 4 мс. Что соответствует 250 кадрам в секунду. К хардкорным геймерам это тоже относится.

На самом деле есть исследования, где люди смогли различить и 480 к/с и даже больше в некоторых условиях.

Но в целом если верить ГОСТАм: Пульсация освещенности свыше 300 Гц не оказывает влияния на общую и зрительную работоспособность. ГОСТ Р 54945-2012

Зачем нужен ШИМ?

Итак, со зрением разобрались. Но зачем вообще мерцают OLED-дисплеи и на какой частоте?

Сначала ответим на вопрос “Зачем?”

Существует два способа регулировки яркости дисплея:

Первый и самый очевидный способ, при помощи понижения напряжения. Чем меньше мы подаем энергии на дисплей, тем меньше он светится.

Именно так регулируется яркость в большинстве IPS-дисплеев в наших смартфонах, ноутбуках и мониторах.

Но почему бы на OLED-дисплеях не делать также? На самом деле можно, и так даже делали раньше. Например в смартфоне LG G Flex 2 использовался именно такой подход. Но есть проблема! На OLED-дисплеях при уменьшении напряжения сильно страдает картинка. Возникает так называемый мура-эффект, более известный как эффект “наждачной бумаги”. Мы подробно рассказывали об этом в материале про OLED.

Поэтому чтобы избежать такой деградации изображения используется второй подход: регулировка яркости при помощи мерцания или ШИМ. ШИМ — это широтно-импульсная модуляция, или PWM по-английски. Это буквально значит — регулировка ширины, ну или длительности, импульса.

Так, стоп, что еще за импульс? Дело в том, что напряжение в дисплеях, использующих ШИМ, не постоянное, а прерывистое. Оно подаётся при помощи вот таких всплесков или импульсов.

Количество импульсов в секунду называется частотой и измеряется в Гц. А время, которое занимает каждый цикл пульсации, называется периодом.

К примеру, возьмем частоту 250 Гц, в этом случае период будет 4 мс. Частота и период — это фиксированные значения, и с изменением яркости дисплея они не меняются.  А вот ширина каждого импульса — это как раз то, что мы можем регулировать. Это значение называется рабочим циклом, и он выражается в процентах.

Если рабочий цикл 100%, импульс будет длиться 100% своего периода, то есть 4 мс. Это соответствует 100% яркости дисплея. Если мы сократим ширину имульса до 50% или 2 мс, воспринимаемая яркость дисплея также упадет до 50%. А на яркости 1% фактически 99% будет отображаться просто черный экран, но наше зрение это интерпретирует как просто очень тусклую картинку. Получается, чем меньше яркость дисплея, тем более выражен эффект мерцания. И тем это вреднее для глаз.

Частота ШИМ в разных дисплеях

На самом деле ШИМ используется не только в OLED-дисплеях, но и в IPS. Но в отличие от OLED в IPS-экранах используют очень высокую частоту мерцания, свыше 2000 Гц. Естественно, столь быстрое мерцание не сможет заметить ни человек, ни муха. А значит и глазки уставать не будут.

А какая частота ШИМ в OLED?

Тут всё зависит от конкретной модели, но есть определенные закономерности. Во-первых, желательно чтобы частота ШИМ была кратной частоте обновления дисплея. Потому на 60 Гц или 120 Гц дисплеях, как правило частота ШИМ — 240 Гц, а на 90 Гц дисплеях 360 Гц.

Мы решили убедиться в этом самостоятельно и отправились в Санкт-Петербург. Там ребята из компании ЛЛС подготовили для нас осциллограф с высокоскоростным фотодетектором.

Так мы проверили на ШИМ на iPhone 11 Pro и Pixel 4.

Тесты показали, что iPhone 11 Pro, вопреки общему мнению, немного мерцает даже на максимальной яркости, с частотой 240 Гц.  При снижении яркости до 50%, мерцание становится менее выраженным, а значит до этого момента на iPhone используется уменьшение напряжения. Ну а дальше в бой вступает ШИМ. На осциллографе очень хорошо видно, как при снижении яркости уменьшается ширина импульса, а значит увеличивается мерцание.

В Pixel 4 вплоть до 70% яркости мы не обнаружили ШИМа совсем, видно только обновление экрана 90 Гц. А дальше начинается ШИМ с частотой 360 Гц. Но так как частота обновления экрана в Pixel 4 после 40% падает до 60 Гц, видно как каждый четвёртый импульс немного скачет. Это потому что частота обновления не совпадает с частотой модуляции.

Посмотреть частоту ШИМ в других моделях можно на портале notebookcheck.net. Впрочем, некоторые измерения там выглядят сомнительно. Либо на нашем родном IXBT.com, там всё ок с тестами.

• Galaxy S20 — 242.7 Гц
• Galaxy S20 Ultra — 240.4 Гц
• Google Pixel 2 — 245.1 Гц
• Google Pixel 2 XL — 242.7 Гц
• Google Pixel 3a — 271.1 Гц
• Google Pixel 3a XL — 242.7 Гц
• Google Pixel 4 — 367.6 Гц
• Google Pixel 4 XL — 367.6 Гц
• Huawei P30 — 240.4 Гц
• Huawei P30 Pro — 231.5 Гц
• Huawei P40 — 245 Гц
• Huawei P40 Pro — 365 Гц
• iPhone 11 Pro — 290.7 Гц
• iPhone 11 Pro Max — 245.1 Гц
• iPhone XS — 240.4 Гц
• iPhone XS Max — 240.4 Гц
• OnePlus 5T — 242.7 Гц
• OnePlus 6T — 240 Гц
• OnePlus 7 — 200 Гц
• OnePlus 7 Pro — 122 Гц
• OnePlus 7T Pro — 294 Гц
• OnePlus 8 Pro — 258 Гц
• Samsung Galaxy A50 — 119 Гц
• Samsung Galaxy A51 — 242.7 Гц
• Samsung Galaxy A71 — 247.5 Гц
• Samsung Galaxy S10e — 232 Гц
• Xiaomi Mi 10 — 362.3 Гц
• Xiaomi Mi 8 — 238 Гц
• Xiaomi Mi 8 Explorer Edition — 100 Гц

OnePlus 7 Pro:

Samsung Galaxy A50:

На самом деле, частоту мерцания OLED-дисплеев можно увеличить, пусть не до 2000 Гц, но хотя бы до 500 Гц. Кстати, именно такая частота ШИМ была в древнем Windows Phone — Lumia 950. Но это удорожает производство, а так как страдающих людей мало, производители воровать у себя из кармана не готовы.

Кстати, практически все современные LCD-телевизоры тоже ШИМят на частоте 240 Гц. И в теликах этот эффект даже более заметен, чем в телефонах.

Разве что SONY не поскупились установить в свои LCD модели контроллеры управления яркостью либо совсем без мерцания, либо с мерцанием на частоте 720 Гц.

Как проверить ШИМ самому?

Но как проверить ШИМ на вашем телефоне, ноутбуке или телевизоре самостоятельно? Если у вас нет под рукой осциллографа с высокоскоростным кремниевым фотодетектором.

На самом деле очень просто! Вам нужно снять экран на видео в замедленной съемке 240 к/с или больше. Сейчас почти любой телефон так может. Если на всех значениях яркости вы не увидите мерцания в виде перемещающихся полос. Значит ШИМа нет.

Что такое DC Dimming?

Тем не менее проблема есть и первой её осознал Xiaomi, представив функцию DC Dimming в Black Shark 2 Pro. Эта тема настолько хорошо зашла, что очень быстро подсуетились OnePlus, OPPO и Huawei. И начиная с прошлого года во всех флагманах точно есть DC Dimming.

Само название расшифровывается как Direct Current Dimming, что переводится как затемнение постоянным током. Иными словами в этом случае яркость регулируется как и положено снижением напряжения.

СТОП! Но также нельзя! Картинка же убьется! На самое деле, так нельзя было делать раньше, потому как качество OLED-дисплеев оставляло желать лучшего. Но теперь всё иначе.

Уже давно многие производители стали использовать гибридный способ регулировки яркости. Например на iPhone до 50% яркости используется снижение напряжения, и только потом включается ШИМ. А телефоны с функцией DC Dimming пошли дальше и стали регулировать яркость исключительно снижением напряжения.

Да, включив DC Dimming на низких яркостях могут немного поплыть цвета и появиться шум. Но это совсем не критично.

И тесты показывают, что функция реально работает. Хотя колебания яркости и не сглаживаются полностью, всё равно такой подход позволяет многократно снизить нагрузку на наши с вами глаза.

По нашим замерам на Xiaomi Mi 10 ШИМ с включенным DC Dimming исчезает полностью! А значит ваши глазки смогут отдохнуть.

Убираем ШИМ для всех

Но что делать, если вам DC Dimming не завезли? Например у вас Samsung, который ШИМит даже на 100% яркости, или iPhone который начинает ШИМить на 50%?

На самом деле решение есть и оно программное. Имя ему экранные фильтры!

Android. Например, на любой Android можно поставить программу OLED Saver. Она умеет накладывать полупрозрачный серый фильтр поверх всего изображения. Регулируя прозрачность фильтра, регулируется яркость. Это программа умеет имитировать функцию автояркости. Можно довольно быстро из шторки регулировать прозрачность фильтра и настроить автозапуск после перезагрузки.

Не могу сказать что это очень удобно. Но может быть очень полезно, если любите позалипать в телефон перед сном в темноте.

iPhone. А на iPhone вообще есть специальный режим встроенный в систему. Он называется “понижение точки белого” и прячется в разделе “Универсальный Доступ”. Путь такой: Настройки > Универсальный доступ > Дисплей и размер текста > Понижение точки белого

А чтобы постоянно не лезть в настройки можно назначить включение режима на тройное нажатие кнопки питания с помощью такого пути: Настройки > Универсальный доступ > Быстрая команда.

В iOS14 можно даже назначить тоже самое на постукивание по задней крышке. Но я бы не рекомендовал так делать, будут ложные срабатывания.

Ну и напоследок можно вынести ярлык с этой функцией в пункт управления. Для этого идём в Настройки > Пункт управления и перетаскиваем иконку “Команды для универсального доступа”.

Итоги

Что в итоге? ШИМ, конечно, зло. Хоть я его и не вижу, и мои глаза не устают, эта штука всё равно напрягает мозг. А с возрастом может появиться и усталость глаз.

С другой стороны, благодаря ШИМ вообще стал возможен прогресс в развитии технологии OLED. Если б его не было сидели бы мы на IPS и о всех прелестях классных OLED-дисплеев даже бы и не знали.

Очень надеемся, что DC Dimming станет стандартом и мы забудем о ШИМ в смартфонах и телевизорах точно также, как забыли о нём в настольных мониторах с появлением Flicker Free мониторов от BenQ. Это, кстати, та же самая технология что и DC Dimming.

В основу ролика легла статья с портала deep-review.com и материал Олега Афонина для журнала Хакер. Ребята проделали отличную работу, а мы продолжаем их дело.

И еще раз спасибо компании ЛЛС за оборудование и теплый приём в Питере! Очень приятно вместе с вами делать крутой науч-поп контент. На этом сегодня всё!

Странная вещь. Во все флагманские смартфоны сейчас ставят OLED-экраны, но все они называются по-разному. И выглядят по-разному: AMOLED, Super AMOLED, POLED, свят-свят Retina. Бывает, что в одну и ту же модель ставят разные матрицы, как например с Pixel 4. Так чем они отличаются и почему так?

Вот реально знаете ли вы чем отличается OLED, AMOLED и POLED? Почему OLED экрана стоят дороже LCD? Зачем придумали PenTile? И правда ли, что OLED выгорает? Ну и ШИМ…

Вы просили, мы рассказываем. Сегодня речь пойдёт про OLED.

Собрали для вас массу интересной информации.

Чем отличается от LED

Начнём с того OLED отличается от LED. Буквы LED в названии обеих технологий означают — светодиод — Light-emitting diode.

OLED и LED работают на принципе — электролюминесценции. Если к полупроводнику подвести ток, можно заставить его светиться. Отличаются они только типом вещества, которое светится.

В LED лампах используются неорганические вещества: различные полупроводники кристаллы. Например, кремний светится синим цветом.

А вот в OLED наоборот используются органические вещества, отсюда название — органический светодиод или Organic Light-emitting diode.

Преимущество таких веществ в том, что их можно наносить на поверхность тончайшими слоями, как краску. Поэтому по сути OLED — это цветные светящиеся чернила! А LED — светящиеся кристаллы. Тоже неплохо. Тут кто за какой магический клан болеет.

Такое свойство органических материалов, позволяет делать очень тонкие дисплеи с высокой плотностью точек. И пока что ничего круче из массовых технологий не придумали.

Структура

Что такое AMOLED?

Но вот проблема — первые OLED-матрицы были пассивными. Что это значит?

Транзисторы, управляющие током, в таких матрицах располагались по бокам, поэтому подавали электричество сразу на целую полосу пикселей. При этом активизировались только пиксели на пересечении двух полос: положительно и отрицательно заряженных.

Естественно, с такой структурой ни о какой энергоэффективности, долговечности и Always-On-Display говорить не приходилось. Поэтому такие матрицы использовались только в очень маленьких дисплеях, для смартфонов и уж тем более ТВ они были непригодны.

По своей структуре OLED-дисплеи представляют своеобразный многослойный сэндвич, рецепт которого, с каждым годом совершенствуется. Но его базовые компоненты: подложка, и органический слой зажатый между двумя электропроводящими пластинами.

Поэтому появились экраны с активной матрицей. На подложку нанесли TFT-слой — Thin-film transistor — тонкопленочный транзистор. Теперь каждым пикселем стал управлять отдельный транзистор. А значит появилась возможность включать и выключать каждый пиксель по отдельности. Всё это дело назвали Active Matrix OLED, ну или AMOLED.

Матрицы такого типа сейчас ставят везде, но само название закрепилось за Samsung.

Но есть и другой тип матрицы POLED, которые производит LG. Что же это такое?

Что такое POLED?

Первый OLED делали на стеклянных подложках и у такого решения был ряд недостатков. Во-первых, стекло — дорогой материал, во-вторых оно бьётся, в-третьих, оно не гнется, а мы с вами жить не можем без загнутых дисплеев, по версии Samsung.

Поэтому производители заменили стекло на пластик. Но не простой, а специальный полимерный пластик: он дешевый, устойчивый к высоким температурам прочный, но при этом гибкий материал. Переход на пластик, позволил сократить издержки, делать гибкие дисплеи, так еще и уменьшить толщину дисплея. Заодно нам пытались втюхать гибкие телевизоры и смартфоны, помните?

Такой тип матрицы назвали Plastic OLED, ну ли POLED.

Отличия POLED от AMOLED

Так стоп! Но ведь первые гибкие дисплеи — это AMOLED от Samsung. А POLED производит LG. Всё верно. Так как пластик во всем выгоднее стекла, на него перешли все. Поэтому сейчас и в загнутых, и в плоских дисплеях установлены OLED на пластиковой подложке. И, естественно, с активной матрицей. А названия у технологий разные только исходя из маркетинговых соображений. Просто LG свои дисплеи называет POLED, а Samsung — AMOLED.

Скажу больше, сейчас POLED от LG и AMOLED настолько сравнимы по качеству, что часто в рамках одной линейки девайсов стоят дисплеи разных производителей. Например, в маленьком Pixel 4 стоит POLED от LG, а в XL версии AMOLED от Samsung. И никто не парится.

А Huawei так вообще в линейке P40 использует дисплеи от трёх производителей: LG, Samsung, и пока что мало кому известные дисплеи BOE. Это такой китайский гигант, которому пророчат большой успех. Даже поговаривают что в новых iPhone будут стоять дисплеи BOE.

Короче, в телефонах всё просто: как бы дисплей ни назывался, и кто бы его ни делал это будет OLED-экран с активной матрицей на пластиковой подложке.

Кстати, Super AMOLED и Dynamic AMOLED, Fluid AMOLED — это тоже просто маркетинговые названия, не привязанные к какой-либо технологии.

Плюсы и минусы OLED вы итак знаете:

• сочная картинка
• глубокий черный цвет
• отличные углы обзора
• НО дорогой и устают глаза
• И главное они дорогие.

И тут мы поговорим о производстве.

Производство OLED

Для смартфонов OLED-дисплеи делают по принципу граффити трафаретов. Прикладывают трафарет с дырками под пиксели и сначала рассыпают красную краску. Сушат всё ультрафиолетом. Потом ставят другой трафарет и распыляют зелёную краску, потом синюю. Так мы получаем все три цветных субпикселя на одной поверхности. Кстати, трафарет называется теневой маской.

Как вы понимаете, такой процесс производства нельзя назвать эффективным. Примерно 70% дорогущего органического материал осаждается не на дисплее, а на теневой маске.
Более того, появляется целая масса причин для брака: какой-то субпиксель может перекраситься или потечь, или вообще какие-то субпиксели сместятся. Короче получается дорого.

Кстати, история с трафаретом объясняет, почему в OLED-дисплеях какое большое расстояние между сибпикселями по сравнению с LCD дисплеями.

А еще, это объясняет почему так много разных структур OLED-матриц. Поменял теневую маску и готово — новый тип дисплея.

Даже в iPhone и Samsung, как правило, используются немного разные структуры.

Так вот телевизоры. Основная проблема что такой подход для больших дисплеев оказался просто нерентабельным. Samsung вообще отказались от OLED -матриц в телевизорах в 2013 году.

А вот LG наши выход. Что же они сделали? Они решили отказаться от использования теневой маски. И стали полностью заливать три слоя разными цветами чтобы при смешивании получить белый цвет. Дальше поверх добавляются цветовые фильтры и цветное изображение готово. Это немного похоже на структуру ЖК-экранов, про которые мы рассказывали в другом ролике.

Но такой подход тоже неидеальный. Во-первых цветовые фильтры отсекают часть света, поэтому нельзя добиться высоких уровней яркости.

Как правило LG используют структуру RGBW структуру субпикселей. Тем не менее у LG получается продавать отличные телевизоры по адекватным ценам. Респект компании за смелость. Надеемся, в будущем все перейдут на нормальную технологию струйной печати дисплеев, прям как в принтерах. Тут и до живых газет недалеко. Какой-то магический материал получается….

Калибровка OLED

Но чем же отличается хороший OLED-дисплей от плохого? Неоптимальная технология производства объясняет почему OLED-дисплеи такие дорогие. Но это не единственная с данной технологией.

Так как каждый субпиксель в OLED-дисплее — это независимый органический источник света, яркость каждого субпикселя немного отличается. Поэтому возникает вот такая проблема: шум в видео полосочек или просто хаотичный шум. Это называется mura-эффект.

Больше всего он заметен на низких уровнях яркости на сером цвете. Такая штука может встречаться на всех моделях телефонов, телевизорах и прочего. Такая уж особенность технологии. Поэтому OLED дисплеи требуют очень точной попиксельной калибровки прям с завода.

Вот к примеру так выглядят уровни яркости на неоткалиброванном дисплее телефизора. Ужас, да?

А вот пример пример до и после калибровки.

На ЖК-дисплеях такой проблемы нет, так как подсветка одна на все пиксели.

Тем не менее, при наличии хорошего калибровочного оборудования можно исправить почти любой экземпляр, кроме откровенного брака.

Но мы то с вами понимаем, что самые лучшие лучшие дисплеи пойдут во флагманы. А кое-как откалиброванные, в более дешевые модели и на продажу конкурентам. Именно поэтому Super AMOLED на Galaxy S20 Ultra не похож на Super AMOLED в Galaxy A51. А помните у Pixel 2 экран тупо зеленил — тоже дешевые матрицы закупили.



В целом, мы видим, как с каждым годом качество OLED-матриц растёт. И сейчас даже в бюджетных моделях устанавливают очень неплохие дисплеи.

Выгорание

Фух, с процессом производства разобрались. Самое время поговорить про выгорание! Тут порадовать нечем, выгорание — это реальность. Органические материалы достаточно нежные. Поэтому если долго вводить яркое статичное изображение на часть пикселей, они через какое-то время потускнеют. Так например есть проблема с синими пикселями, из-за особенностей химических веществ способных выдавать синее свечение, срок жизни синих пикселей в OLED в десятки раз меньше, чем у красного и зелёного пикселя. Речь идет о сроке жизни в 10-20 тысяч часов у синего пикселя против сотен тысяч часов у красного и зелёного.

Кстати, именно по причине такой короткой жизни синих субпикселей Самсунг использует PenTile-компоновку матриц. В таких матрицах зеленых субпикселей в 2 раза больше чем синих и красных, а так как люди лучше воспринимают яркость именно в зеленом канале цвета, синие и красные субпиксели могут светить не так ярко. Это продлевает жизнь дисплея.

Но что это значит на практике? Сколько должно пройти времени прежде чем выгорят пиксели или сдохнет синий цвет? Давайте посмотрим.

Ребята с портала RTINGS.com провели тест. Вот так выглядел красный цвет на экране TV на первой неделе теста.

А вот так на 102 неделе — то есть через два года непрерывной работы!

Но не спешите пугаться. Первый эффект был замечен после 9000 часов работы. Это если смотреть телевизор 5 лет по 5 часов каждый день. И то, если вы будете смотреть все время только новости CNN на большой яркости. И, кстати, синий цвет пострадал гораздо меньше.

Иными словами, при нормальном использовании проблема не проявляется. И опросы в сети это подтрверждают. То есть проблема, безусловно, есть. Но возникает она через реально длительный период при определённых условиях.

Итоги

С каждым годом OLED-дисплеи становятся всё лучше. Совершенствуется структура дисплеев, процесс производства, методы калибровки. И главное — появляются новые производители. Помимо BOE, есть японский JOLED, специализирующийся на матрицах для мониторов и ТВ. И еще китайский Zhiyun, недавно в эту компанию Xiaomi инвестировали 20 миллионов долларов. А чем выше конкуренция, тем выгодней нам.

Мы каждый день пялимся в экраны. Все они вроде состоят из одинаковых цветных пикселей, но почему тогда на разных дисплеях разное качество изображении. От чего это зависит?

Посмотрим на экран телевизора под микроскопом. Мы увидим структуру цветных пикселей. В этом и есть весь секрет! Сегодня мы разбираемся: какие типы ЖК или LCD матриц существуют, как они устроены, какие у них особенности и бонусы. И какую лучше выбрать для телевизора себе домой! И зачем телевизору мощный процессор

Спойлер: Это будет телевизор Philips, но не переживайте, материал в первую очередь про технологии.

Принцип работы ЖК

Мы знаем, что изображение на экране телевизора состоит из пикселей. Но из чего состоят сами пиксели? Это очень интересно. Смотрите!

Если посмотреть на пиксель спереди, мы увидим 3 цветных субпикселя: красный, зеленый и синий. На самом деле это просто цветовые фильтры, и они сами не светятся, а только окрашивают свет. Сзади пикселя находится подсветка. Она равномерно подсвечивает все пиксели. По крайней мере, хорошая подсветка делает это равномерно.

Но если одинаково подсветить красный, зеленый и синий субпиксели. Цвета смешаются в одинаковой пропорции и мы получим просто белый цвет. А нам нужны миллионы разных оттенков. Как же их получить?

Во-первых, нужно научиться полностью блокировать свет в каждом субпикселе. Как думаете это делается? При помощи какой-то шторки, которая опускается и поднимается? Нет, гораздо круче!

В дело вступают поляризационные фильтры. В пикселе их сразу два, они стоят друг за другом. Сначала идёт вертикальный фильтр, а потом горизонтальный. Проходя через первый фильтр свет как бы сплющивается в вертикальном направлении и становится поляризованным в одной плоскости.

А вертикально поляризованный свет уже не может пройти через горизонтальный фильтр! Профит! Мы блокировали подсветку. Но как теперь её разблокировать?

Вот как раз для этого и нужен слой с жидкими кристаллами, давшими название всей технологии. Он расположен в самом центре пикселя, как в сэндвиче: между двумя поляризационными фильтрами. Под воздействием тока кристаллы поворачиваются и вместе с собой поворачивают свет. И помогают ему пройти в нужном количестве.

То есть основная задача жидких кристаллов управлять интенсивностью света. Все ЖК-матрицы работают по этому принципу, но реализаций его масса. Отсюда разные типы матриц: IPS, TN и VA.

TN-матрица

Самые дешевые матрицы — TN. В них жидкие кристаллы закручены в спираль, проводящую свет от вертикального к горизонтальному поляризационному фильтру. Поэтому они и называются Twisted Nematic, то есть скрученный нематический кристалл.

Такие кристаллы могут работать всего в двух состояниях:

• Скрученное состояние — это когда проходит 100% света
• Хаотичное — когда свет не проходит.

Соответственно, такие матрицы способны передавать лишь очень ограниченное количество цветов. Всего 6 бит на канал, т.е. 262 144 оттенков цвета. Считается как 2 в шестой степени на красный, зелёный и синий каналы цвета.

А еще из-за такой структуры у экранов ужасные углы обзора, в особенности по вертикали. Поэтому такие матрицы в телевизорах практически не используются. Зато они используются в игровых мониторах — потому что быстрые. Помните? Всего два положения в кристалле (вкл/выкл), поэтому и быстрые.

Двигаемся дальше. В телевизорах чаще всего встречаются матрицы типа VA и IPS. Про OLED сегодня не говорим, там вообще другой принцип работы, да и эти матрасы очень дорогие. Поэтому сегодня только ЖК. Начнём с IPS.

IPS-матрицы

IPS расшифровывается как In-Plane Switching или планарное переключение. В таких матрицах кристаллы не скручиваются относительно друг-друга. Они всегда выстроены в одну линию. По умолчанию, они стоят в горизонтальном положении и не пропускают свет.

В отличие от TN в IPS можно регулировать угол поворота кристалла и менять количество пропускаемого света. А это значит, что можно плавно регулировать яркость каждого пикселя.

Поэтому такие матрицы отлично калибруются и способны передавать до 10 Бит на канал. А этому уже больше 1 млрд. цветов — 1,07 млрд, если быть точным.

Также при такой компоновке свет лучше рассеивается, и это сильно увеличивает угол обзора. Поэтому IPS-матрицы так уважают профессионалы, работающие с цветом.

Как правило на макрофотографии IPS-матриц структура выгляди необычно — пиксели расположены под углом друг к другу и выглядит всё это как стрелочки. Хотя бывают и исключения в виде вот таких PLS, который тоже относятся к IPS-подобным.

Но есть у IPS и серьезные недостатки. Во-первых, время отклика. На первых IPS-панелях оно было 50 мс. Сейчас рекорд 4 мс, но это на самых дорогих панелях. В TN-матрицах, для примера — всего 1 мс.

Потом в таких матрицах расстояние между кристаллами достаточно высокое, а значит и подсветку они блокируют не очень эффективно. Из-за этого  появляются засветы и вообще уровень черного света оставляет желать лучшего. В IPS-матрицах черный экран — это скорее загадочная синеватая дымка.

И если на мелких экранах смартфонов, это не так заметно. Хотя… по мне так очень заметно, спасибо — iPhone SE! То на большой диагонали в 40-50 дюймов проблема уже явно бросается в глаза. Поэтому для телевизоров очень часто выбор падает в пользу другого типа матриц. А именно VA.

VA-матрицы

Кристаллы в VA-матрицах, если смотреть на них в разрезе сбоку расположены по вертикали, поэтому VA означает Vertical Alignment.

А вот по отношению к поляризационным фильтрам жидкие кристаллы расположены перпендикулярно по отношению к фильтрам. В таком положении свет без затруднений через них проходит. Поэтому по глубине черного цвета и уровню контрастности VA-матрицы опережают IPS в 3 или даже в 5 раз. Это колоссальная разница, поверьте.

Но из-за вертикального расположения кристаллов страдают углы обзора по горизонтали. Если в IPS-матрицах угол обзора где-то 178 градусов, в VA этот показатель 160.

Второй недостаток VA-матриц. В отличие от IPS в VA нельзя плавно регулировать угол наклона кристалла, а значит нельзя плавно регулировать яркость каждого субпикселя. Поэтому качество цветопередачи тут не такое хорошее, как в IPS матрицах.

Но и не всё так плохо. Современные VA-матрицы — мультидоменные. Это значит, что в одном субпикселе есть несколько блоков с жидкими кристаллами, которыми можно управлять отдельно. А значит у каждого субпикселя есть несколько ступеней яркости. Это хорошо видно по фотографиям VA-матриц.

Поэтому современные VA спокойно выдают 8-битный цвет. А с использованием технологии FRC (Frame rate control), то есть быстрого мигания пикселя, получается добиться почти честного 10-битного изображения.

Подсветка

Как-то сложновато? Сейчас запутаем еще больше.

На качество изображения естественно влияет не только качество матрицы. Следующий важный момент — это подсветка.

Она бывает двух типов Direct-LED — это когда LED-лампочки расположены по всей площади задней стенки.

И второй тип Edge-LED — когда свет идет с какой-то одной стороны, как правило снизу, а весь экран освещается за счёт рассеивающего фильтра.

Естественно Direct-LED позволяет сделать подсветку однороднее. Но самое главное Direct-LED позволяет реализовать функцию Local Dimming, т.е. локальное отключение подсветки в темных областях кадра. Что сильно повышает контрастность увеличивает динамический диапазон. А значит позволяет смотреть HDR-контент.

На IPS-матрицах эффект от локального затемнения менее выражен, поэтому чаще телики идут в паре с Edge-LED подсветкой.

А вот сочетание хорошей VA-матрицы и правильной подсветки дают отличный результат. Чтобы вы понимали, если это не OLED, в премиальном телевизоре, как правило будет установлена именно VA-матрица.

При этом VA — недорогая технология, поэтому и в среднем ценовом сегменте тоже можно найти хороший вариант.

Philips 55PUS7303

Например, по нашей просьбе Philips прислал модель 55PUS7303. Почему мы попросили именно её? Тут есть три примечательные вещи:

1. В дополнение к VA-матрице и Direct-LED подсветке, здесь используется технология Micro Dimming Pro. Она сочетает в себе 300 физических зон локального затемнения подсветки и 6400 программных зон, которые подстраивают яркость и контрастность изображения в зависимости от сцены и освещенности в комнате.

Поэтому на практике получаем очень сочную контрастную картинку без видимого глоу-эффекта от подсветки.

Кстати, большую роль в качестве картинки тут играет процессор Philips P5. Он в реальном времени анализирует изображение и всячески его прокачивает: апскейлит, дорисовывает кадры, если надо, регулирует контрастность и прочее. В телевизорах процессоры реально решают.

2. Так как это Philips, кайфа доставляет технология Ambilight. С этой штукой вообще надо быть осторожным. Один раз купите Philips, возможно, обратной дороги не будет. С Ambilight любой контент выглядит объемнее, эффектнее и ночью меньше глаза устают!

3. Наше любимое — телевизор работает на Android TV, поэтому если вы хотите иметь выбор какой контент смотреть и любите всё настроить под себя — в этом плане вне конкуренции.

Отличаем VA от IPS

Вернёмся к матрицам. При выборе телевизора стоит учитывать один большой нюанс. Тип матрицы в телевизорах очень часто варьируется от партии к партии. И поэтому в магазине могут не знать какая матрица стоит конкретно в этом экземпляре.

Данная модель телевизора Philips 55PUS7303 есть в трёх диагоналях — 50, 55 и 65 дюймов. В этих размерах чаще всего устанавливают VA-матрицы. А вот в моделях с диагоналями поменьше уже чаще попадается IPS.

Пока вживую не посмотришь на конкретный экземпляр, наверняка не скажешь какая матрица установлена. Поэтому делимся с вами несколькими лайфхаками, как быстро отличить VA от IPS.

Проверяем углы обзора. При взгляде сбоку VA-матрицы бледнеют больше чем IPS. Но это ненадежный способ, т.к. современные VA-матрицы выцветают не так уж сильно. Поэтому предлагаем ещё один.

Если несильно провести пальцем по VA панели останется явный шлейф от пикселей. На IPS такого эффекта не бывает. Только не нужно сильно давить — совсем легонько.
Ну и конечно, можно проверить уровни черного. На IPS черный цвет синит и не черный вовсе.

А самые харкорные ребята могут посмотрет структуру пикселей если запастись макрообъективом или лупой.

Рекомендации

Наиболее универсальный вариант для дома телевизоры с VA-матрицей: в них лучше уровень черного, равномерность подсветки и контрастность в целом. Такие телевизоры хорошо подойдут и для просмотра и для игр.

Тем не менее, нельзя сказать что IPS — это плохо. Здесь тоже есть свои преимущества. Если для вас очень важна точность цветопередачи, или вы часто будете смотреть телевизор под большим углом, берите IPS.

Но вообще рекомендуем выбирать телевизоры вживую, посмотрите что вам больше нравится и берите. А теоретические знания позволят вам сделать более осознанный выбор.

На днях в сети стала доступна информация о новом смартфоне от компании Yota Devices под названием YotaPhone 2, который должен появиться в продаже уже через месяц. Как сообщают сетевые источники, новинка будет оборудована AMOLED дисплеем от Samsung Display.



Samsung Display контролирует практически весь рынок дисплеев, выполненных по технологии AMOLED. Большую часть своей продукции компания производит для другого подразделения корпорации, ответственного за создание смартфонов – Samsung Electronics. (далее…)

Японская компания Sharp представила новые IGZO-дисплеи, которые, как ожидается, будут использованы на будущих девайсах компании Apple. Толщина таких экранов будет составлять менее 2 мм, что позволит создавать более компактные гаджеты.

Такие дисплеи потребляют энергии в 5-10 раз меньше, чем a-Si дисплеями. Следовательно, и аккумулятор устройства может стать меньше или же увеличиться время его работы. (далее…)
