Samsung уже довольно давно намекает на будущее, полное различных гнущихся, складных и рулонных OLED-панелей. Недавно компания обновила сайт и, кажется, они тизерят новые продукты, использующие передовые технологии компании.

Страница «Flex OLED» позволяет предположить, что в скором времени Samsung может перейти к дисплеям, предлагающим различные соотношения сторон и складывающихся различными способами. Текущее портфолио компании включает только устройства Galaxy Z Fold и Flip, но вскоре оно может быть расширено.

Технология Ultra Thin Glass от Samsung была отмечена повышенной прочностью. Она выдерживает до 100 складываний в день или более пяти лет постоянного использования. Утверждается, что UTG даже соответствует твердости настоящего стекла, хотя это еще предстоит выяснить.

Корейская компания добилась также удивительно малого радиуса изгиба — всего 1,4 мм, что должно обеспечить более тонкие складки и привести к созданию более тонких устройств.

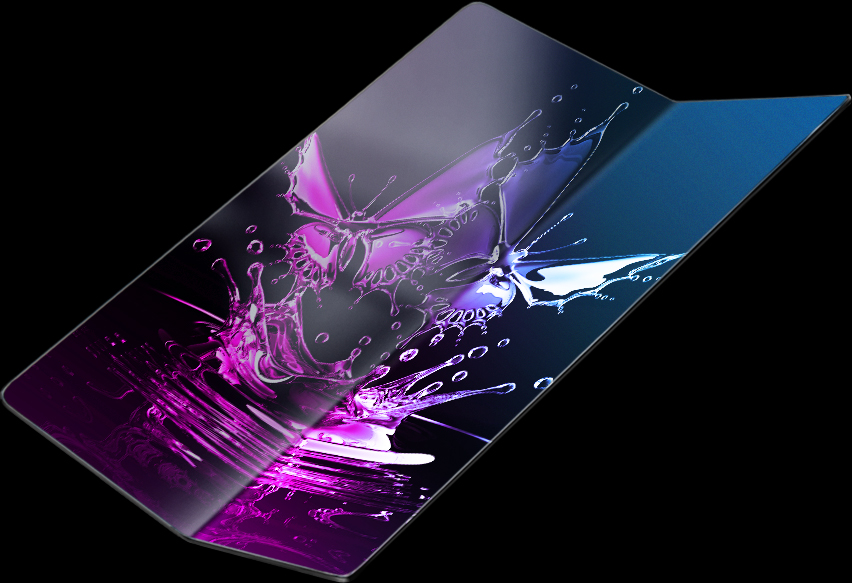

Но, пожалуй, самыми интригующими являются тизеры, на которых изображены ноутбуки и планшеты со складывающимися дисплеями и телевизоры с дисплеями, сворачивающимися в рулон, как бумага. Конечно, все это пока еще находится на ранних стадиях разработки, но будущее, в котором подобные технологии станут мейнстримом, сейчас ближе, чем когда-либо.

Сайт также предлагает взглянуть на Flex Bar — тип дисплея, непохожий на тот, что используется в Z Flip3, а также Flex Square (панель в стиле Galaxy Z Fold). Также был показан Flex Note — новая торговая марка. Это может быть маркетинговое название Samsung, подобно той, которая используется в Lenovo ThinkPad X1 Fold.

В целом, концепция Samsung — это огромный шаг в правильном направлении. Многие уже начали считать, что телефоны достигли пика эволюции, но теперь совершенно ясно, что впереди еще много нового.

Компания Samsung Display является одним из главных поставщиков OLED-панелей для смартфонов на рынке. Не секрет, что эти панели используются в iPhone.

В январе 2021 года цифра поставок упала на 9 проценстов в сравнении с декабрём 2020 года. Всего компания поставила на рынок 45 миллионов дисплеев. И это 85 процентов от всех панелей на рынке. В январе было отгружено 53 миллиона экранов. На втором месте, кстати, LG со «скромными» 6 миллионами в январе.

Среди главных причин называют слабые продажи смартфона iPhone 12 mini. К остальным трём устройствам вопросов нет — они отлично продаются, но продажи мини-версии куда ниже ожиданий. Стоит напомнить, что диагонали и форма дисплеев iPhone 12 и iPhone 12 Pro не отличаются, разница заключается лишь в пиковой яркости. В тоже время для iPhone 12 mini приходится делать отдельный дисплей диагональю 5,4 дюйма.

При этом в первом квартале 2021 года роста продаж не ожидается, ведь это традиционный период, в который смартфоны не продаются. При этом другие направления Samsung Display чувствуют себя отлично. Отгрузки экранов для китайских брендов остались на прежнем уровне. Интересно, что в отчёте отмечают, что китайские бренды берут «жёсткие» OLED панели со стеклянными подложками, которые обходятся дешевле OLED-панелей с использованием пластика (полиимида). Именно такие дисплеи стоят в iPhone и Samsung Galaxy S21.



Совсем недавно знаменитый аналитик Минг-Чи Куо поделился новой информацией о грядущих смартфонах Apple, которые выйдут в этом году.

Давайте посмотрим, что же он нам наобещал:

• меньше челка,
• больше батарейка,
• отказ от Lightning в пользу MagSafe через поколение
• LTPO-экран с поддержкой частоты 120гц.

Так стоп! Что еще за LTPO? В чем его отличие от того, что есть сейчас? Это что какая-то новая технология экранов?

Для начала давайте вспомним какие два главных типа экранов бывают. В принципе есть OLED и LCD-экраны, то есть экраны на основе органических светодиодов, которые сами и являются источниками света, и экраны на основе жидких кристаллов, где светодиоды выступают только в качестве подсветки.

Тут важно понимать, что, в принципе не так важен тип экранов, как тот факт, что любой экран — это сложная слоистая структура.

Кроме самих диодов или цветовых фильтров, есть еще много других важных частей. Получается такой современный сэндвич. С помощью сложнейшего набора комбинаций, эти экраны печатаются слой за слоем.

И сама процедура печати современных экранов, по сути, основана на тех же технологиях что и создание современных процессоров, например, процессы литографии, химического и физического осаждения из газовой фазы, плазмо-химического травления, да и многие другие! Это сотни сложнейших и очень точных операций. Вообще это тема для отдельного ролика, тут давайте об экранах!

Только посмотрите на комплекс, который предлагает компания Applied Materials своим клиентам для создания гибких OLED-экранов! Обратите внимание — на человека, он тут для масштаба.

И при том, что за OLED и LCD-экранами стоят принципиально разные физические процессы, в их конструкции есть схожие участки. Давайте взглянем на картинку. Видите участок TFT на картинке.

Накатывает ностальгия, ведь это та самая популярная в нулевых аббревиатура, которая использовалась в рекламе всех экранов TFT LCD. Так вот, на самом деле эти TFT есть и в современных OLED-экранах.

В расшифровке это значит Thin-Film Transistor или Тонкоплёночный транзистор. Это слой транзисторов, которые в разных типах экранов используются для разных целей — в ЖК для контроля поляризации кристаллов, а в OLED-дисплеях они отвечают за включение и выключение каждого конкретного светодиода.

По-простому, это маленькие выключатели, которые контролируют подачу тока для каждого пикселя. Без транзисторов мы бы даже не смогли просто включать и выключать пиксели на экране! А этими транзисторами управляют отдельные специальные контролеры.

Транзисторы должны обладать одним важным параметром — например, в LCD-экранах они должны быть прозрачными или, в случае OLED-панелей либо прозрачными, либо полностью поглощающими свет, чтобы избегать артефактов изображения! А это меняет те материалы, из которых они сделаны, что в корне меняет технологии их производства!

Так вот, если вы думаете, что TFT-слой это что-то очень простое, то это совсем не так. Современные дисплеи — это очень сложное устройство и инженеры, и ученые бьются за улучшение каждого аспекта, не только самих пикселей, но и например скорости отклика, энергоэффективности. Посмотрите на фото в разрезе, полученное на электронном микроскопе.

А вот для сравнения структура транзистора в старых TFT экранах!

В любом современном смартфоне с OLED-экранам и даже во многих LCD-дисплеях используется так называемый слой транзисторов LTPS, что означет Low Temperature PolySilicon или низкотемпературный поликристаллический кремний. Это полупроводниковый материал, из которого сделан канал транзистора, то место через которое течет ток, когда транзистор открыт. Транзисторы, основанные на поликристаллическом кремнии, используются в TFT-слое и вообще в любом современном смартфоне с OLED-экранами.

Процесс производства LPTS включает в себя много тонкостей. Но главное — это специальная температурная обработка, что позволяет получать кремний с определенным размером кристаллов.

Такая структура, в свою очередь, повышает мобильность электронов, что делает возможным, увеличивать плотность пикселей на дюйм, то есть увеличивает разрешение экрана! Кроме того увеличивается энергоэффективность. Но есть проблема, частота ограничена 60Гц и не может быть динамической. Это связано с конструктивными ограничениями, потому что ток утекает с транзистора относительно медленно. А для увеличения до 120 Гц и более, производители вынуждены интегрировать специальные чипы, которые потребляют много энергии. Они занимаются контролем транзисторов в TFT-слое. То есть выигрыш от большой мобильности электронов теряется, когда мы говорим о больших частотах!

Вот тут мы и приходим LTPO или титр Low-Temperature Polycrystalline Oxide. На самом деле -это комбинация двух технологий: LPTS, о которой мы говорили выше, и IGZO.

Это специальный доработанный тип транзисторов, где используется дополнительный транзистор из другого материала. К транзистору из поликристаллическому кремнию добавляют специальный соседний сделанный из Оксида Индия, Цинка и Галлия, или IGZO — Indium gallium zinc oxide.

Получается очень сложная структура, только посмотрите в разрезе на схему зеленого пикселя OLED-экрана. И таких на экране миллионы!

И чего же удалось добиться используя комбинацию LTPS и IGZO технологий?

Одно преимущество — это уменьшение шума, что повышает точность использования экранов. Шум может возникать из-за низкой скорости утечки, тут же это происходит быстрее.

Но главное — энергоэффективность. Подсчитано, что экономия составит до 15 процентов из-за существенно меньшего тока? необходимого для включения транзистора! А как мы помним — экран это одно из самых прожорливых мест нашего телефона! Разница будет существенна.

И последнее — частота. Из-за использования Оксида появляется возможность как понижать частоту экрана до 1 Гц, так и повышать до более чем 144 Гц. Это все благодаря низким утечкам тока через транзистор. И такое можно делать без использования специальных усиливающих контроллеров. Все это происходит плавно и в зависимости от того, что вы сейчас делаете со своим устройством. В общем, производители нашли золотую середину!

И самое интересное, что такие экраны уже используются. Samsung начали ставить LTPO-экраны в свои смартфоны начиная с Galaxy Note20, в новых флагманах компании они тоже стоят. Также подобные дисплеи используют OnePlus и OPPO с своих устройствах.

А сама Apple опробовала технологию LTPO еще несколько лет назад. Они использовали их в своих часах Apple Watch, начиная с четвертого поколения, чтобы имелась возможность понижать частоту обновления экрана до 1 Гц, для экономии и без того маленького аккумулятора в часах. Вот так вот без громких анонсов начали использовать новое поколение транзисторов в экранах!

В общем, все как обычно — Apple берет лучшее из мира технологий и устанавливает в свои девайсы! Ждем 120 Гц в новых iPhone 13… А вы теперь будете знать почему iPhone и Samsung имеют лучшие экраны на рынке и умеют работать с адаптивной частотой.

Такое случается нечасто, но иногда бывает. Приходит на обзор какой-то очередной гадже и ты вообще ничего особенного не ожидаешь, а выясняется, что девайс — просто пушка. Вот я и не ожидал, что этот ноутбук HP окажется одним из лучших ноутбуков для создателей контента и, барабанная дробь, для игр!

Это HP Envy 15 — ноутбук с 4К OLED-дисплеем, RTX видеокартой, ценой, меньше чем у конкурентов, и крутой системой охлаждения, на которой мы особенно остановимся! Но есть в этом море преимуществ и несколько подводных камней.

Спецификации

Для начала пробежимся по характеристикам.

Дисплей — 15,6 дюйма, который работает в 4K-разрешении. Но самое главное, что здесь стоит AMOLED-матрица от Samsung, к тому же дисплей сенсорный.

Внутри шестиядерный процессор Intel Core i7 10-го поколения (10750H, 2.6 GHz — 4.8 GHz).

За графику отвечает видеокарта NVIDIA GeForce RTX 2060 в дизайне Max-Q.

Здесь стоит 16 ГБ оперативной памяти и SSD-диск на 1 ТБ. Есть слот под второй SSD, оперативку тоже можно расширить.

Сразу стоит сказать, что это максимальная комплектация, но есть версии попроще: с FHD IPS экраном, процессором Core i5 и GTX 1650 или 1660.

Комплектации:

• Дисплей — IPS, 1920×1080, AMOLED, 3840×2160
• ЦП — Intel Core i5 10300H, Intel Core i7 10750H
• ГП — NVIDIA GeForce GTX 1650 Ti, NVIDIA GeForce GTX 1660 Ti MAX-Q, NVIDIA GeForce RTX 2060 Max-Q

Ноутбук компактный (357.9 x 236.8 x 18.4 мм), но не легкий (вес — 2.14 кг). Тому виной металлический корпус и большой аккумулятор 83 Вт.ч

Идеальный ноутбук?

В общем, что получается? Загибаем пальцы:

Со спецификациями, всё явно в порядке.

Внешний вид, тоже шикарный.

Что с портами? Смотрим: два USB-A, два Thunderbolt 3, HDMI и слот Micro SD. Правда, почему-то заряжать ноут через USB-C нельзя. Но в целом, тоже всё ок!

Но наверное за это все просят запредельную стоимость? Всё-таки OLED дисплей, RTX, компактный корпус и прочее.

Да, он стоит не дешево. В Москве максимальная комплектация сейчас стоит от 140 тысяч рублей. Но все конкуренты данного ноутбука с куда более слабой графикой, и чаще всего без OLED-дисплея стоят куда дороже: от 180 тысяч и до бесконечности. Т.е. все кому нужна такая мощность в компактном корпусе ничего дешевле не найдут.

Но должен же быть какой-то подвох? Скажем так, тут есть 3 недостатка, причем там, где вы их меньше всего ожидаете. И начнем мы с дисплея…

Дисплей

Когда первый раз открываешь ноутбук с OLED-дисплеем — это какое-то особое WOW. Все привычные интерфейсы и приложения выглядят настолько круче и сочнее!

Скажу сразу, OLED-экран тут фантастический. Яркость 400 нит, настоящий глубокий черный цвет, 100% цветовой охват DCI-P3 и заводская калибровка. Плюс ко всему при диагонали в 15 дюймов, 4К-разрешение делают картинку очень четкой.

Этот дисплей — просто находка для всех кто монтирует видео. Потому как смотрим видео сегодня мы в основном со смартфонов с AMOLED дисплеями. А мастерим видосы мы в основном на IPS-мониторах. Но часто бывает так: то, что хорошо выглядит на IPS, просто ужасно смотрится на OLED. Этот ноутбук решает проблему мастеринга под смартфоны.

Плюс ко всему дисплей поддерживает HDR видео, а это вообще киллер фича для контентмейкера. И особенно для просмотра!

Но, я обещал недостатков. И у меня есть такой. Матрица от Samsung, которую сейчас ставят во все ноутбуки с OLED обладает одним недугом — неравномерность серого цвета или MURA-эффект. Мы подробно разбирали это ранее.

Если вкратце, то на белом или сером цвете, если приглядеться можно заменить мелкую зернистость, будто цвет имеет текстуру бумаги. Это не сильно заметно, и через минут 10 привыкаешь. Но, стоит это учитывать при покупке.

Также как и все AMOLED’ы — дисплей ШИМит. Но есть хорошая новость, он начинает это делать только на яркости менее 50%.

В целом, я бы поставил дисплею 9 из 10 баллов! Фильмы и игры с поддержкой HDR выглядят на нём очень круто. Я прям рекомендую.

Клавиатура

Следующий спорный момент — клавиатура. Тут есть пару проблем.

Во-первых, из-за того, что клавиши серые и буквы тоже серые — страдает читаемость. А еще тут используется недорогой пластик.

Во-вторых, довольно странно расположена кнопка выключения дисплея, прямо перед клавишей DELETE. К такому расположению придется привыкать.

А также на клавиатуре нет правого Ctrl. Вместо него там сканер отпечатка пальцев для авторизации в Windows. Тут ничего криминального, просто стоит это учитывать.

В остальном клавиатура достаточно приятная. Также тут отличный тачпад с драйверами Windows Precision, никаких претензий.

Звук и камера

Еще порадовало, что тут есть механическая шторка для веб-камеры, которая закрывается отдельной кнопкой.

Качество камеры и микрофонов обычное для ноутбуков.

Динамики в ноутбуке вообще отличные. Не MacBook, конечно, но на Windows точно одни из лучших.

Батарея

Ну и самый очевидный недостаток. При достаточно емкой батарее (83 мА*ч) ноутбук живет не очень долго. Он протянет примерно 6 часов серфинга в сети. И это меньше, чем у конкурентов. Может тому виной не финальные драйвера и это пофиксят с обновлениями, а может OLED-дисплей очень уж прожорливый. Не понятно. Надеюсь автономность в итоге подрастет, потому как очевидно, что ноутбук способен на большее. Тем более, в других аспектах ноутбук просто сияет.

Охлаждение

И сейчас я говорю про охлаждение. Можно было бы предположить, что такой компактный и мощный ноутбук, будет сильно греться под нагрузкой, но этого не происходит.

В стандартном режиме работы ЦП не разогревается выше 61 градуса Цельсия, в режиме производительности температура не поднимается выше 85 градусов Цельсия, а GPU не разогревается выше 71 градуса. И это потрясающий результат.

Но откуда такая магия?

Дело в том, что охлаждение ноутбука тут осуществляется не за счет тепловых трубок, которые мы привыкли видеть в большинстве ноутов. Здесь стоит существенно более дорогая и эффективная система на основе испарительной камеры.

Что это такое? На самом деле обе системы работают на одном принципе — фазового перехода.

Схема работы тепловой трубки

Внутри трубок есть жидкость, которая циркулирует: при нагреве она закипает и превращается в пар. Дальше пар конденсируется на стенках, охлаждается и снова закипает, и так по кругу.

Основная проблема, тепловых трубок состоит в том, что, чтобы быть эффективно отводить тепло горячих чипов, они должны быть довольно короткими, иначе жидкость будет слишком долго циркулировать по всей площади.

Схема работы испарительной камеры

Решают это проблему испарительные камеры. Это как бы одна большая сплющенная тепловая трубка, в которой жидкость циркулирует по всех поверхности и тепло отводится по всей поверхности. Поэтому фазовый переход происходит куда быстрее.

Помимо этого, в испарительной камере специально понижено давление для того, чтобы жидкость начинала кипеть гораздо раньше. Например, вода закипает уже при температуре 50 градусов.

В итоге испарительная камера, позволяет уменьшить площадь радиатора в сравнении с тепловыми трубками, сохранив при этом ту же самую эффективность.

Мощность

Наличие такой системы охлаждения в ноутбуке позволило выжать из него максимум производительности. Ноутбук щелкает 4К-проекты в Adobe Premiere Pro и даже не нагревается.

Но самое поразительное у HP получился идеальный игровой ноутбук для тех, кому не подходят обычные игровые лэптопы по дизайну и нужен дисплей с высоким разрешением и широким цветовым пространством.

Первым делом, я как водится запусти CS: GO и возрадовался: в Full HD ноутбук работает с частотой порядка 200 кадров в секунду, а в спокойные моменты я видел результат в 400 FPS. В то же время Cyberpunk 2077  почему-то не загрузился, видимо нужно подождать какого-то обновления. Также я поиграл в DOOM: Eternal, который работает стабильно с 30 FPS.

Итоги

В общем, HP очень порадовали. Среди основных плюсов модели: потрясающий HDR AMOLED дисплей, классный дизайн, материалы и сборка, мощная видеокарта и эффективное охлаждение. И, конечно же, цена, которая существенно ниже конкурентов.

Из минусов: зернистость дисплея. средняя автономность, клавиатура с некоторыми недочетами, ну и нет зарядки по USB Type-C, что странно. В некоторых случаях нужно ждать обновления драйверов и софта.

В общем, у HP получился крутой ноутбук для монтажа, 3D-рендеринга, и, как ни странно, гейминга. Присмотритесь к этой модели; в принципе, в своём ценовом сегменте у неё нет конкурентов.

Плюсы HP Envy 15 (2020):

• Яркий UDH AMOLED дисплей
• Премиальные материалы и сборка
• RTX 2060
• Эффективная система охлаждения
• Возможность апгрейда ОЗУ + SSD
• Много портов
• Механическая шторка камеры
• Конкурентная цена

Минусы HP Envy 15 (2020):

• Зернистость дисплея
• Средняя автономность
• Эргономика клавиатуры
• Нет зарядки по USB-C.

Компания Xiaomi представила в своём блоге концепт смартфона с экраном-водопадом, который ниспадает на 88 градусов на всех четырёх гранях.

Получается, что практически вся рамка смартфона кроме передней поверхности покрытап дисплеем, таким образом визуальные интерфейсы буквально «перетекают» в руку пользователя. При этом на корпусе нет ни разъемов, ни кнопок. За счет этого достигается минималистичный и футуристичный дизайн, а смартфон становится продолжением ладони.

Вопрос лишь в том, насколько концепт близок к реальности и удобно ли этим пользоваться? И речь даже не о паразитных касаниях, а об удобстве в целом… Кроме этого можно подумать о цене на замену разбитого стекла в данном смартфоне.

Стало известно, что в iPhone 12 установлены OLED-панели производства двух южнокорейских компаний LG и Samsung.

Впервые линейка актуальных флагманов полностью построена на OLED, причём используются сразу три диагонали и четыре разных типа (судя по пиковым и базовым яркостям) дисплеев для iPhone 12 mini, iPhone 12, iPhone 12 Pro и iPhone 12 Pro Max. Получается, что две компании поделили между собой панели диагоналями 5,4, 6,1 и 6,7 дюйма.

Ожидается, что будет произведено порядка 70 миллионов iPhone 12 в этом году, при этом Samsung Display и LG Display зарезервировали лишние 10 процентов — ожидается порядка 80 миллионов дисплеев.

При этом LG Display поставляет 20 миллионов матрицуа, а Samsung — 60 миллионов матриц. При этом LG увеличил свою долю очень серьёзно, в прошлом году компания поставила для Apple всего 5 миллионов панелей. Таким образом, число увеличилось в четыре раза. Samsung тоже нарастил количества панелей с 50 до 60 миллионов панелей.

Странная вещь. Во все флагманские смартфоны сейчас ставят OLED-экраны, но все они называются по-разному. И выглядят по-разному: AMOLED, Super AMOLED, POLED, свят-свят Retina. Бывает, что в одну и ту же модель ставят разные матрицы, как например с Pixel 4. Так чем они отличаются и почему так?

Вот реально знаете ли вы чем отличается OLED, AMOLED и POLED? Почему OLED экрана стоят дороже LCD? Зачем придумали PenTile? И правда ли, что OLED выгорает? Ну и ШИМ…

Вы просили, мы рассказываем. Сегодня речь пойдёт про OLED.

Собрали для вас массу интересной информации.

Чем отличается от LED

Начнём с того OLED отличается от LED. Буквы LED в названии обеих технологий означают — светодиод — Light-emitting diode.

OLED и LED работают на принципе — электролюминесценции. Если к полупроводнику подвести ток, можно заставить его светиться. Отличаются они только типом вещества, которое светится.

В LED лампах используются неорганические вещества: различные полупроводники кристаллы. Например, кремний светится синим цветом.

А вот в OLED наоборот используются органические вещества, отсюда название — органический светодиод или Organic Light-emitting diode.

Преимущество таких веществ в том, что их можно наносить на поверхность тончайшими слоями, как краску. Поэтому по сути OLED — это цветные светящиеся чернила! А LED — светящиеся кристаллы. Тоже неплохо. Тут кто за какой магический клан болеет.

Такое свойство органических материалов, позволяет делать очень тонкие дисплеи с высокой плотностью точек. И пока что ничего круче из массовых технологий не придумали.

Структура

Что такое AMOLED?

Но вот проблема — первые OLED-матрицы были пассивными. Что это значит?

Транзисторы, управляющие током, в таких матрицах располагались по бокам, поэтому подавали электричество сразу на целую полосу пикселей. При этом активизировались только пиксели на пересечении двух полос: положительно и отрицательно заряженных.

Естественно, с такой структурой ни о какой энергоэффективности, долговечности и Always-On-Display говорить не приходилось. Поэтому такие матрицы использовались только в очень маленьких дисплеях, для смартфонов и уж тем более ТВ они были непригодны.

По своей структуре OLED-дисплеи представляют своеобразный многослойный сэндвич, рецепт которого, с каждым годом совершенствуется. Но его базовые компоненты: подложка, и органический слой зажатый между двумя электропроводящими пластинами.

Поэтому появились экраны с активной матрицей. На подложку нанесли TFT-слой — Thin-film transistor — тонкопленочный транзистор. Теперь каждым пикселем стал управлять отдельный транзистор. А значит появилась возможность включать и выключать каждый пиксель по отдельности. Всё это дело назвали Active Matrix OLED, ну или AMOLED.

Матрицы такого типа сейчас ставят везде, но само название закрепилось за Samsung.

Но есть и другой тип матрицы POLED, которые производит LG. Что же это такое?

Что такое POLED?

Первый OLED делали на стеклянных подложках и у такого решения был ряд недостатков. Во-первых, стекло — дорогой материал, во-вторых оно бьётся, в-третьих, оно не гнется, а мы с вами жить не можем без загнутых дисплеев, по версии Samsung.

Поэтому производители заменили стекло на пластик. Но не простой, а специальный полимерный пластик: он дешевый, устойчивый к высоким температурам прочный, но при этом гибкий материал. Переход на пластик, позволил сократить издержки, делать гибкие дисплеи, так еще и уменьшить толщину дисплея. Заодно нам пытались втюхать гибкие телевизоры и смартфоны, помните?

Такой тип матрицы назвали Plastic OLED, ну ли POLED.

Отличия POLED от AMOLED

Так стоп! Но ведь первые гибкие дисплеи — это AMOLED от Samsung. А POLED производит LG. Всё верно. Так как пластик во всем выгоднее стекла, на него перешли все. Поэтому сейчас и в загнутых, и в плоских дисплеях установлены OLED на пластиковой подложке. И, естественно, с активной матрицей. А названия у технологий разные только исходя из маркетинговых соображений. Просто LG свои дисплеи называет POLED, а Samsung — AMOLED.

Скажу больше, сейчас POLED от LG и AMOLED настолько сравнимы по качеству, что часто в рамках одной линейки девайсов стоят дисплеи разных производителей. Например, в маленьком Pixel 4 стоит POLED от LG, а в XL версии AMOLED от Samsung. И никто не парится.

А Huawei так вообще в линейке P40 использует дисплеи от трёх производителей: LG, Samsung, и пока что мало кому известные дисплеи BOE. Это такой китайский гигант, которому пророчат большой успех. Даже поговаривают что в новых iPhone будут стоять дисплеи BOE.

Короче, в телефонах всё просто: как бы дисплей ни назывался, и кто бы его ни делал это будет OLED-экран с активной матрицей на пластиковой подложке.

Кстати, Super AMOLED и Dynamic AMOLED, Fluid AMOLED — это тоже просто маркетинговые названия, не привязанные к какой-либо технологии.

Плюсы и минусы OLED вы итак знаете:

• сочная картинка
• глубокий черный цвет
• отличные углы обзора
• НО дорогой и устают глаза
• И главное они дорогие.

И тут мы поговорим о производстве.

Производство OLED

Для смартфонов OLED-дисплеи делают по принципу граффити трафаретов. Прикладывают трафарет с дырками под пиксели и сначала рассыпают красную краску. Сушат всё ультрафиолетом. Потом ставят другой трафарет и распыляют зелёную краску, потом синюю. Так мы получаем все три цветных субпикселя на одной поверхности. Кстати, трафарет называется теневой маской.

Как вы понимаете, такой процесс производства нельзя назвать эффективным. Примерно 70% дорогущего органического материал осаждается не на дисплее, а на теневой маске.
Более того, появляется целая масса причин для брака: какой-то субпиксель может перекраситься или потечь, или вообще какие-то субпиксели сместятся. Короче получается дорого.

Кстати, история с трафаретом объясняет, почему в OLED-дисплеях какое большое расстояние между сибпикселями по сравнению с LCD дисплеями.

А еще, это объясняет почему так много разных структур OLED-матриц. Поменял теневую маску и готово — новый тип дисплея.

Даже в iPhone и Samsung, как правило, используются немного разные структуры.

Так вот телевизоры. Основная проблема что такой подход для больших дисплеев оказался просто нерентабельным. Samsung вообще отказались от OLED -матриц в телевизорах в 2013 году.

А вот LG наши выход. Что же они сделали? Они решили отказаться от использования теневой маски. И стали полностью заливать три слоя разными цветами чтобы при смешивании получить белый цвет. Дальше поверх добавляются цветовые фильтры и цветное изображение готово. Это немного похоже на структуру ЖК-экранов, про которые мы рассказывали в другом ролике.

Но такой подход тоже неидеальный. Во-первых цветовые фильтры отсекают часть света, поэтому нельзя добиться высоких уровней яркости.

Как правило LG используют структуру RGBW структуру субпикселей. Тем не менее у LG получается продавать отличные телевизоры по адекватным ценам. Респект компании за смелость. Надеемся, в будущем все перейдут на нормальную технологию струйной печати дисплеев, прям как в принтерах. Тут и до живых газет недалеко. Какой-то магический материал получается….

Калибровка OLED

Но чем же отличается хороший OLED-дисплей от плохого? Неоптимальная технология производства объясняет почему OLED-дисплеи такие дорогие. Но это не единственная с данной технологией.

Так как каждый субпиксель в OLED-дисплее — это независимый органический источник света, яркость каждого субпикселя немного отличается. Поэтому возникает вот такая проблема: шум в видео полосочек или просто хаотичный шум. Это называется mura-эффект.

Больше всего он заметен на низких уровнях яркости на сером цвете. Такая штука может встречаться на всех моделях телефонов, телевизорах и прочего. Такая уж особенность технологии. Поэтому OLED дисплеи требуют очень точной попиксельной калибровки прям с завода.

Вот к примеру так выглядят уровни яркости на неоткалиброванном дисплее телефизора. Ужас, да?

А вот пример пример до и после калибровки.

На ЖК-дисплеях такой проблемы нет, так как подсветка одна на все пиксели.

Тем не менее, при наличии хорошего калибровочного оборудования можно исправить почти любой экземпляр, кроме откровенного брака.

Но мы то с вами понимаем, что самые лучшие лучшие дисплеи пойдут во флагманы. А кое-как откалиброванные, в более дешевые модели и на продажу конкурентам. Именно поэтому Super AMOLED на Galaxy S20 Ultra не похож на Super AMOLED в Galaxy A51. А помните у Pixel 2 экран тупо зеленил — тоже дешевые матрицы закупили.



В целом, мы видим, как с каждым годом качество OLED-матриц растёт. И сейчас даже в бюджетных моделях устанавливают очень неплохие дисплеи.

Выгорание

Фух, с процессом производства разобрались. Самое время поговорить про выгорание! Тут порадовать нечем, выгорание — это реальность. Органические материалы достаточно нежные. Поэтому если долго вводить яркое статичное изображение на часть пикселей, они через какое-то время потускнеют. Так например есть проблема с синими пикселями, из-за особенностей химических веществ способных выдавать синее свечение, срок жизни синих пикселей в OLED в десятки раз меньше, чем у красного и зелёного пикселя. Речь идет о сроке жизни в 10-20 тысяч часов у синего пикселя против сотен тысяч часов у красного и зелёного.

Кстати, именно по причине такой короткой жизни синих субпикселей Самсунг использует PenTile-компоновку матриц. В таких матрицах зеленых субпикселей в 2 раза больше чем синих и красных, а так как люди лучше воспринимают яркость именно в зеленом канале цвета, синие и красные субпиксели могут светить не так ярко. Это продлевает жизнь дисплея.

Но что это значит на практике? Сколько должно пройти времени прежде чем выгорят пиксели или сдохнет синий цвет? Давайте посмотрим.

Ребята с портала RTINGS.com провели тест. Вот так выглядел красный цвет на экране TV на первой неделе теста.

А вот так на 102 неделе — то есть через два года непрерывной работы!

Но не спешите пугаться. Первый эффект был замечен после 9000 часов работы. Это если смотреть телевизор 5 лет по 5 часов каждый день. И то, если вы будете смотреть все время только новости CNN на большой яркости. И, кстати, синий цвет пострадал гораздо меньше.

Иными словами, при нормальном использовании проблема не проявляется. И опросы в сети это подтрверждают. То есть проблема, безусловно, есть. Но возникает она через реально длительный период при определённых условиях.

Итоги

С каждым годом OLED-дисплеи становятся всё лучше. Совершенствуется структура дисплеев, процесс производства, методы калибровки. И главное — появляются новые производители. Помимо BOE, есть японский JOLED, специализирующийся на матрицах для мониторов и ТВ. И еще китайский Zhiyun, недавно в эту компанию Xiaomi инвестировали 20 миллионов долларов. А чем выше конкуренция, тем выгодней нам.

Компания TCL сегодня официально представила два своих концептуальных устройства, которые с уверенностью можно назвать новым виденьем технологии складных устройств и гибких дисплеев.

Это устройство Tri-Fold, которое превращается из смартфона привычного размера в десятидюймовый планшет и раздвижной смартфон!

Сразу стоит сказать, что TCL — не новичок на рынке, а серьёзная компания которая занимает место в Топ-3 производителей дисплеев для смартфонов. Компания делает собственные IPS-экраны с отверстием под фронтальную камеру, а также AMOLED-дисплеи, причём как плоские и изогнутые, так и гнущиеся.

Самый интересный из концептов — безусловно, раздвижной смартфон, который превращается из устройства с 6,75-дюймовым дисплеем в планшет с диагональю экрана 7,8 дюйма. При этом толщина устройства составляет всего 9 мм. Кажется, TCL нашли решение сразу нескольких проблем современных гнущихся смартфонов: большая толщина и трудности с механизмом, которые ведут за себя «вздутия» и «морщины» на дисплеях.

Сотрудники компании говорят, что рабочий прототим такого устройства у них уже есть, но на закрытом мероприиятии в Барселоне нам показали лишь пластиковый мокап. Утверждается, что внутри будет установлен специальный моторчик, который будет срабатывать при нажатии на кнопку, хотя есть и сверхтехнологическая идея — сделать под это специальный жест раскрытия. Таким образом, пользователь сможет подать сигнал устройству и оно будет не столько раскрывать, сколько помогать владельцу его раскрыть.

AMOLED-дисплей будет спрятан под крышкой и будет включаться полностью, лишь в развёрнутом состоянии. Идея выглядит очень жизнеспособной, но очень хочется увидеть настоящее устройство.

К слову, в тот же день мы увидели довольно тонкий рабочий прототипа гнущегося смартфона TCL. Главное, что мы заметили — почти полное отсутствие зазора между створками.

Второй прототип Tri-Fold — с двумя механизмами складывания и сразу с тремя створками дисплея. Это устройство из обычного смартфона превращается в большой планшет. Получается своеобразный сендвич из AMOLED-дисплеев. Интересно, что в этом концепте используются сразу два механизма TCL — Dragon Hinge для складывания внешних створок и Butterfly Hinge для складывания внутренних створок. Толщина этого устройства достаточно высокая, но среди пользовательских сценариев появляется сразу три: классический смартфон, небольшой планшет, полноразмерный планшетный ПК. В последнем случае пользователь получает десятидюймовый дисплей с 3K-разрешением.

Это устройство мы видели под стеклом и его дисплей работал. К сожалению, подержать его в руках не удалось — оно пока существует в единственном экземпляре. Иначе мы бы сделали первый взгляд на эту интересную технологию.

Главный вопрос — когда такие устройства появятся на полках магазинов — пока открыт. Дело в том, что показывая новые технологии TCL не спешит выводить их на рынок, а пытается довести продукт до ума и заставить его полноценно работать. При этом компания стремится сделать свои технологии и продукты достаточно доступными, поэтому не пытается спешить. Поэтому когда и почём — вопрос открытый! Но с точки зрения технологий — мы приятно поражены!

На свежих рендерах, которые раздобыли инсайдеры, можно видеть отсутствие рамок (не на 100%), кнопки Home, дактилоскопа (будет встроен в стекло) и двойной камеры сзади (достанется Galaxy S8 Plus), но присутствие стереозвука (динамики на верхней и нижней частях), разъема microUSB и 3,5 мм порта для наушников.

По другим слухам, Galaxy S8, линейка J и iPhone 8 от Apple получат в 2017 году одинаковую степень защиты от пыли и влаги — IP68.

Кроме того, подразделение Display опубликовало на YouTube-канале 2 мини-клипа, посвященных технологии AMOLED в мобильных устройствах. По мнению экспертов, в видео «засветился» один из финальных прототипов флагмана, который подтверждает имеющиеся сведения о смартфоне.

Анонс флагманского дуэта Samsung ожидается на MWC 2017, а выход на рынок — с 13 по 23 апреля.

Источник: GSMArena, The Investor

Социальная сеть Weibo частенько становится площадкой для инсайдерских размещений. На сей раз в объектив «шпионской» камеры попал смартфон Meizu.

По слухам, новинка под номером 1206 будет именоваться Four или Pro 6 Edge.
(далее…)
